六月西湖錦繡卿，千層翠蓋萬紅妝。耀唐技術問答貼準時上線。以下是2022年6月份問答系列匯總，希望能對大家有所幫助。
在此，也熱烈歡迎各位工程師在軟件使用上有任何問題，不妨聯系耀唐科技，我們一起來學習討論，共同進步！
Q1 CATIA如何引用其他3D 零件，引用的零件中保持關聯關系？

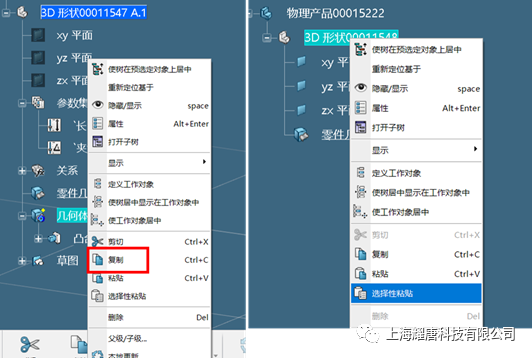

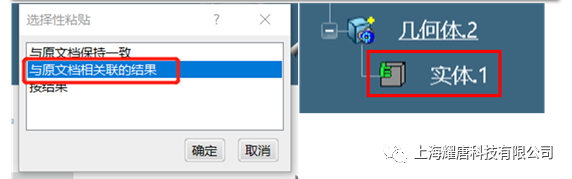

A1：復制粘貼時選擇選擇性粘貼-與原文檔相關聯的結果。這樣引用即可保持零件之間的關聯關系。當原始零件發生修改時，連接關系零件也會修改。
（CATIA V5方法一致）
Q2 草圖模塊中，幾何約束時可以自動捕捉線段中點嗎？

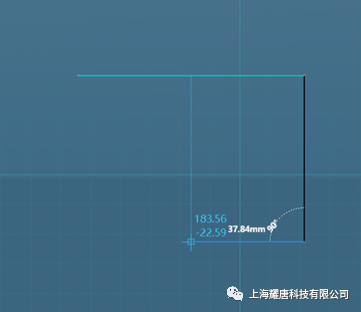

A2：方法1：畫輪廓繪制時可以捕捉線段中點，但不產生實際約束關系。

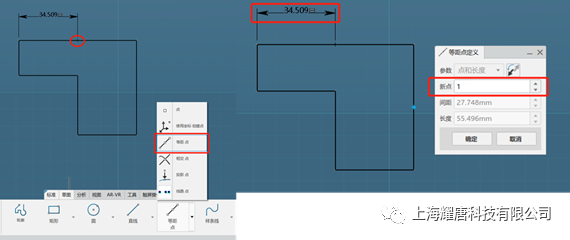

方法2：手動創建等距點。選擇線段，新點數量輸入1，生成中點，并生成約束關系。
（CATIA V5方法一致）
A3：CATIA 中可自定義常用命令快捷鍵，提升畫圖效率。（CATIA V5方法一致）

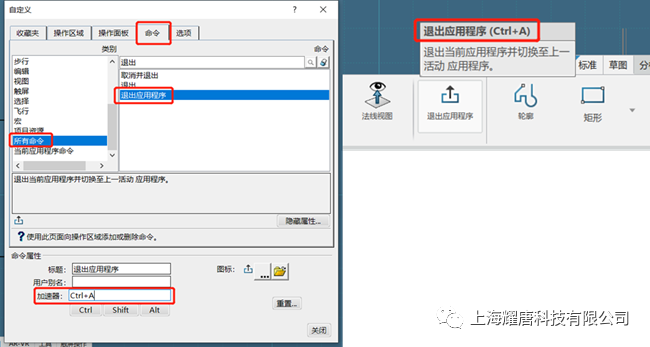

工具-自定義-命令-加速器-輸入快捷鍵(例如ctrl+a)；
檢查是否設置成功方法：鼠標停留在命令上，括號內容為快捷鍵。
Q1 3DE SIMULIA 中是否有自帶仿真屬性的材料庫？

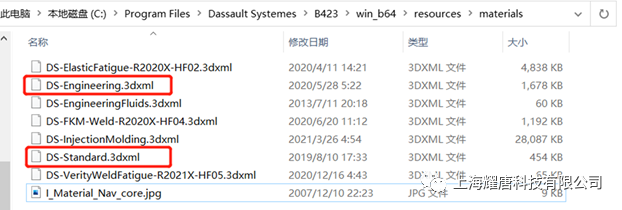

A1：3DE SIMULIA應用有自帶仿真域屬性的材料庫，文件路徑：X:\Program Files\Dassault Systemes\B423\win_b64\resources\materials。
Q2 3DE 中如何導入帶仿真屬性的材料庫？
A2：材料文件可以導入到3DE 平臺中：

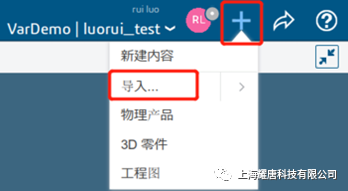

頂部工具條，點擊 添加>導入；

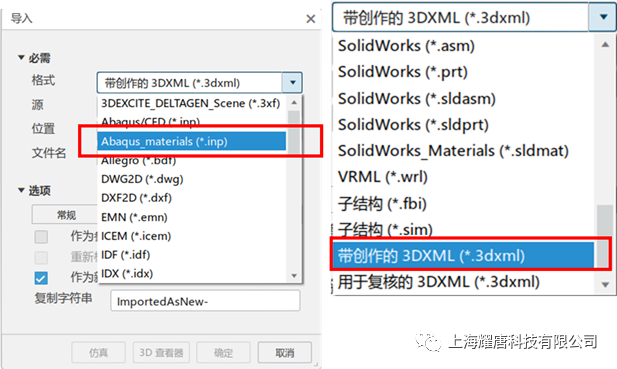

選擇導入的材料文件格式。支持 Abaqus_materials（*.inp）或者帶創作的3DXML (*.3dxml)
Q1 3DE中打開裝配體里面的零件，有沒有快速方式？
目前做法：模型樹找到想要打開的零部件XXX——右鍵——XXX在新應用程序中打開。

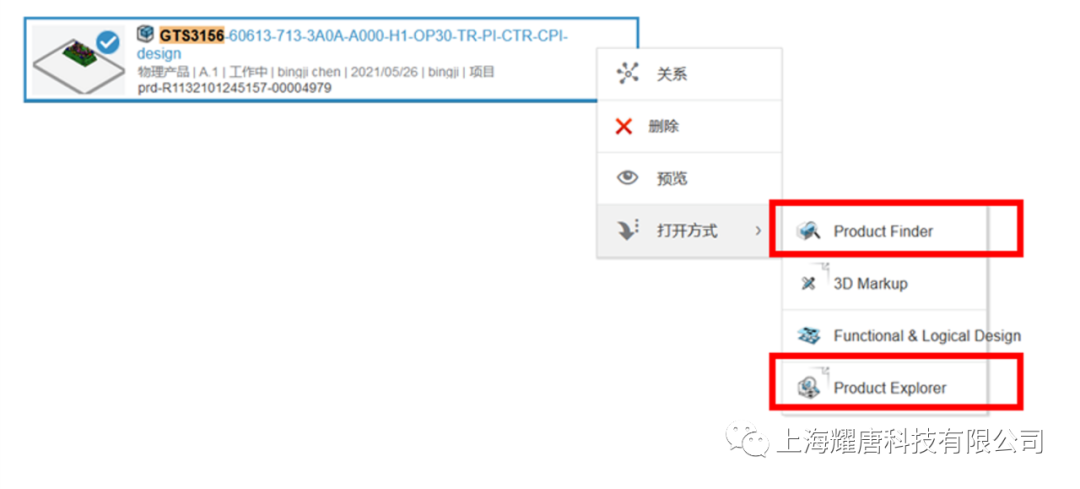

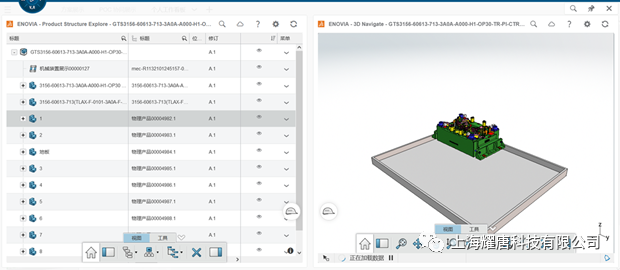

A1：在3DEXPERIENCE平臺中，借助product explorer 或者product finder 應用，支持輕量可視化模型結構瀏覽，先在輕量化模型中定位到想要詳細設計的零件，然后再打開詳細設計模型。
以上回答不代表最佳解決方案，歡迎大家公眾號討論。
