之前我們介紹過CATIA 中兩種3D 模板：
那么針對這類有大量重復性的建模工作，我們就可以通過CATIA 宏程序快速建模。

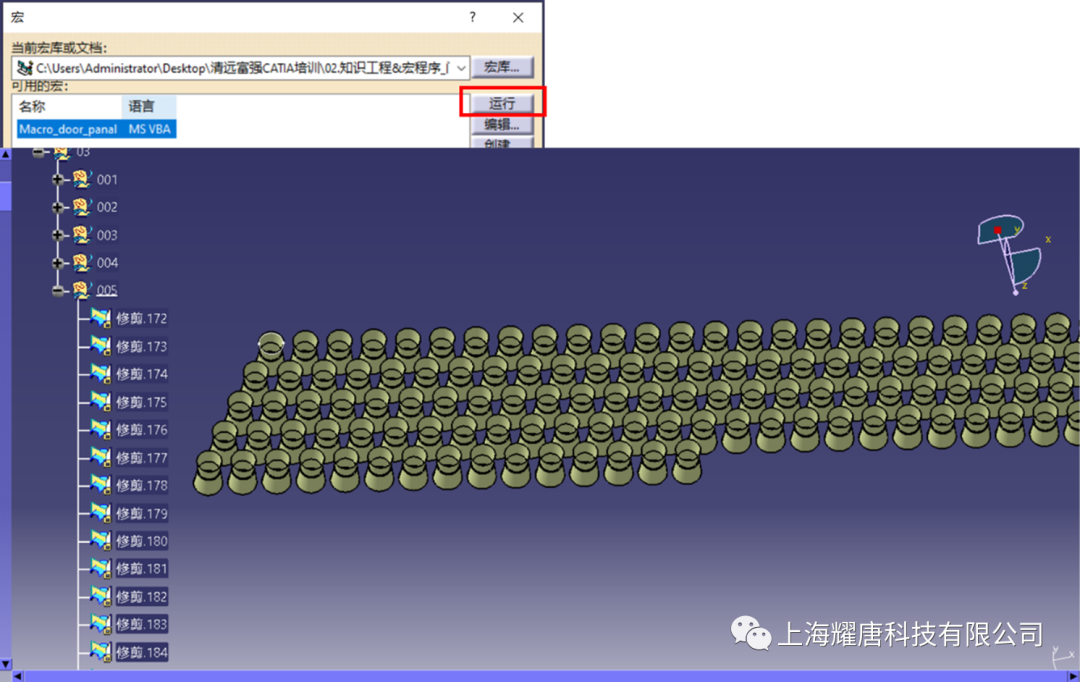

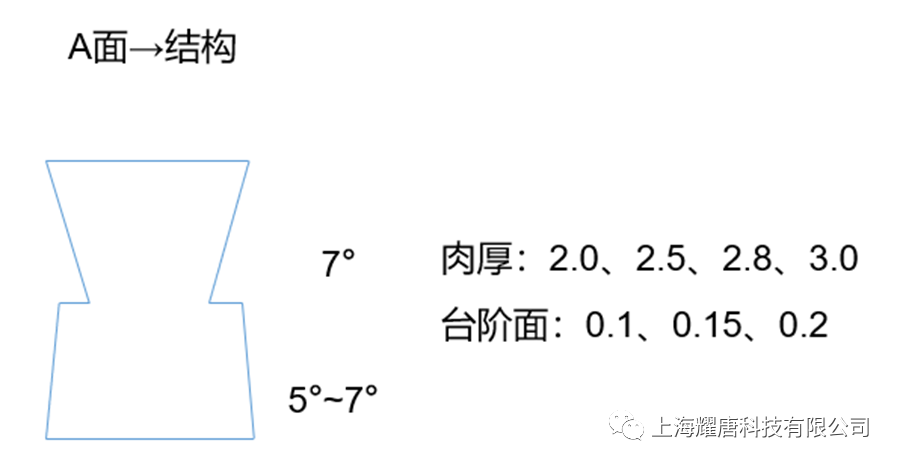

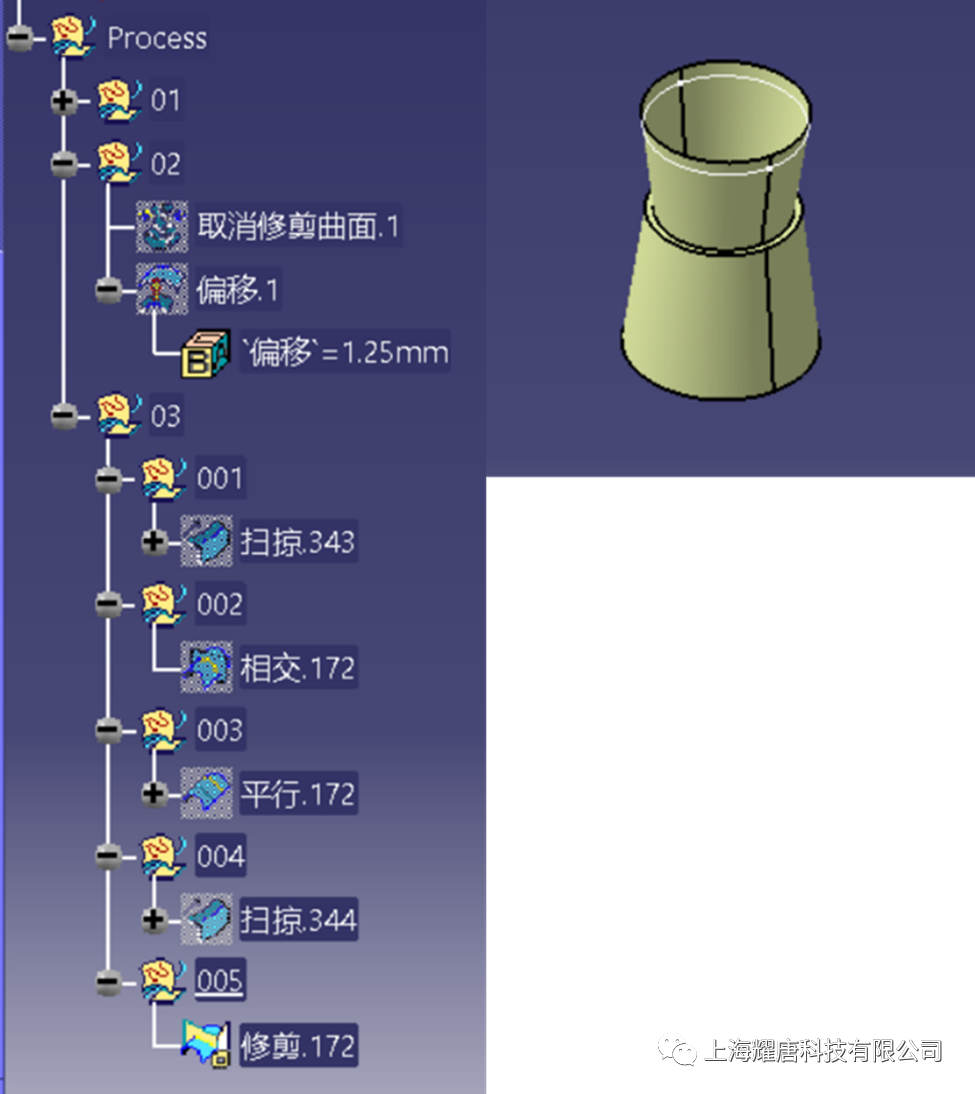

流程如下：首先明確建模思路，宏錄制準備，宏程序錄制，修改宏程序(添加For 循環語句)，驗證宏程序，最后通過宏程序快速生成模型。

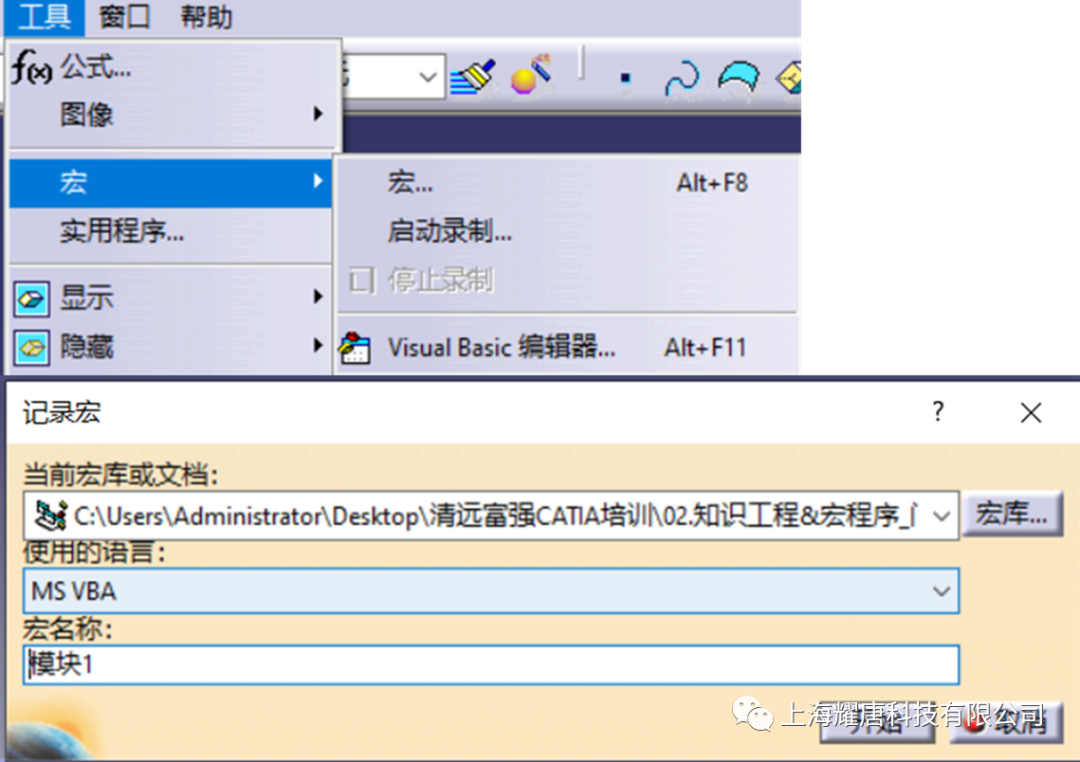

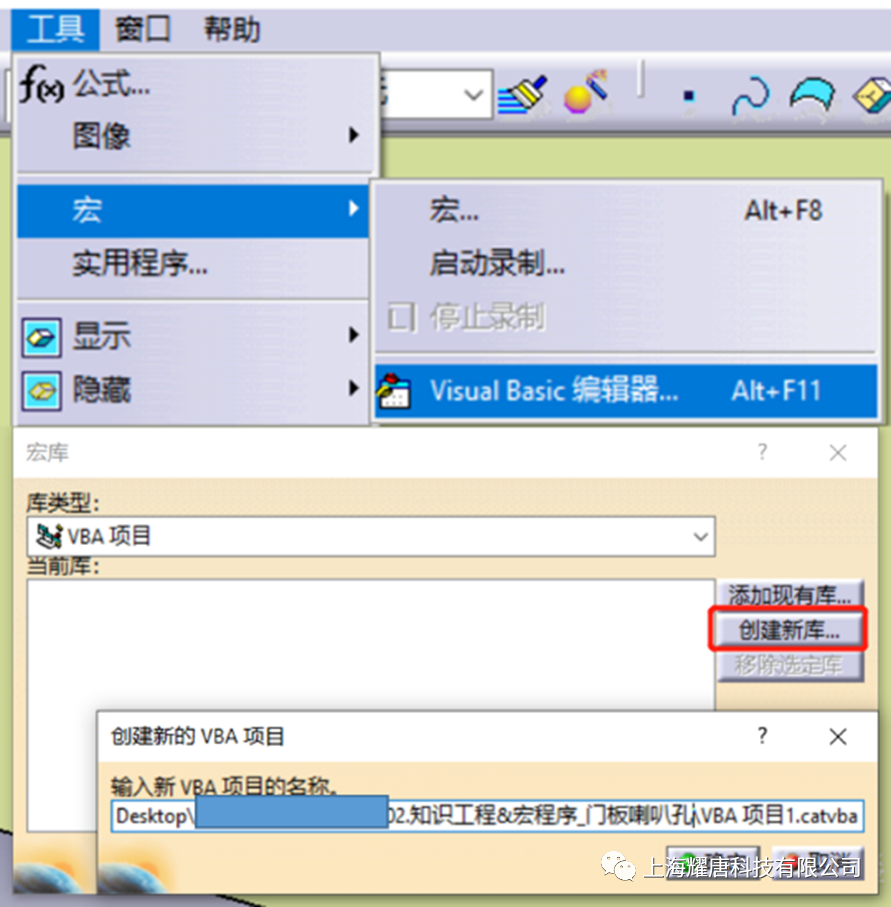

宏錄制準備，設置宏程序存放路徑。
建議：宏錄制時，CATIA設置為英文環境；VBA存放路徑為全英文。
建議：錄制過程中不要出錯，一次建完模型，一次不滿意，可多嘗試幾次，確保宏程序精簡與減少后期運行程序錯誤的發生。

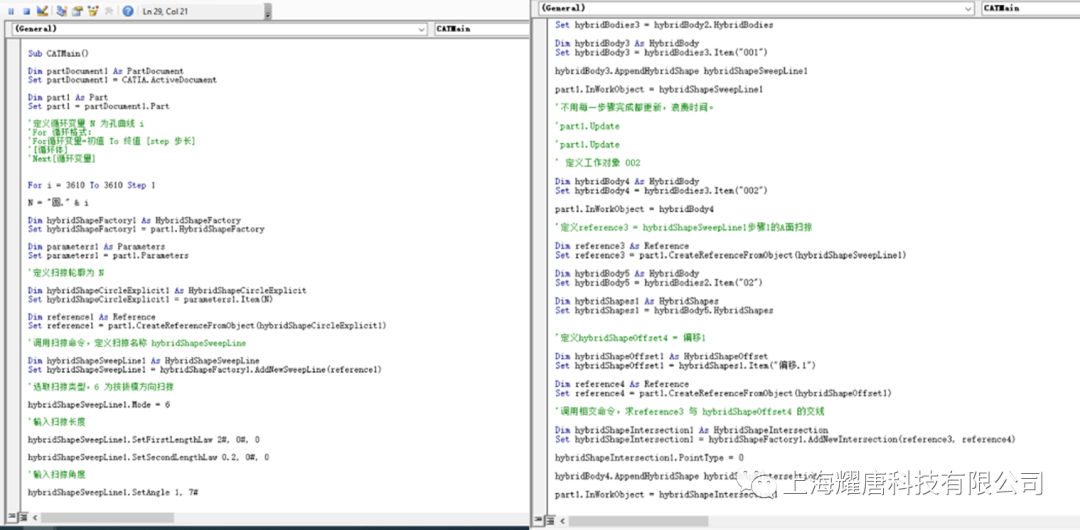

定義循環變量 N 為孔曲線 i
For 循環格式：
For循環變量=初值 To 終值 [step 步長]
[循環體]
Next[循環變量]
針對有大量重復性的建模工作，我們可以考慮用知識工程模板+知識工程陣列的方式建立模板外，也可以用CATIA 宏程序?qū)崿F(xiàn)，但按照經驗還是推薦用知識工程陣列的方式，因為程序更穩定，同時也可以通過全局參數實現模型更改。
