前幾期我們介紹了3DEXPERIENCE CATIA強大的協同設計能力，以及多名用戶在線同時對產品模型進行設計的場景。3DEXPERIENCE平臺數據驅動的系統架構是支持其協同能力的前提，消除文件的概念從而轉化為數據對象的理念非常新穎。
今天我們就從數據對象這個層面著手，為大家解析3DEXPERIENCE CATIA中的產品結構對象是如何運作的，進一步體驗協同設計的強大。
首先，我們需要一改以往習慣，不再關注文件，數模不再是以.Part .Product形式存在。除非從系統導出，我們將不再能看到也不需要去人工管理數模所產生的文件。
我們關注的是產品、是單一來源的信息數據、是貫穿整個產品生命周期的模型。所以3DEXPERIENCE平臺之上用“PLM對象”這一概念替代傳統的.Part .Product文件概念，幫助我們準確描述所要工作的對象，創建的對象會由數據承載，完全與產品模型關聯。
多人實時協同產品設計
主要的PLM對象
參考
參考提供了結構對象（模型中的父對象）的定義。
參考可以聚集其他部件：實例、可重復使用或不可重復使用的展示參考、端口、連接
實例
上述參考可在特定上下文中使用（例如，裝配體）。要在上下文中使用此定義，實例將聚集到參考。實例是在另一個參考中使用參考。
展示參考
展示參考提供最終節點對象（子對象）的定義。
展示參考需要額外的數據文件來描述。
展示實例
上述展示參考可在特定上下文中使用（例如，裝配體）。要在上下文中使用此定義，會有一個展示實例聚集到參考。
展示實例的行為與參考實例相同。請參見上方實例。

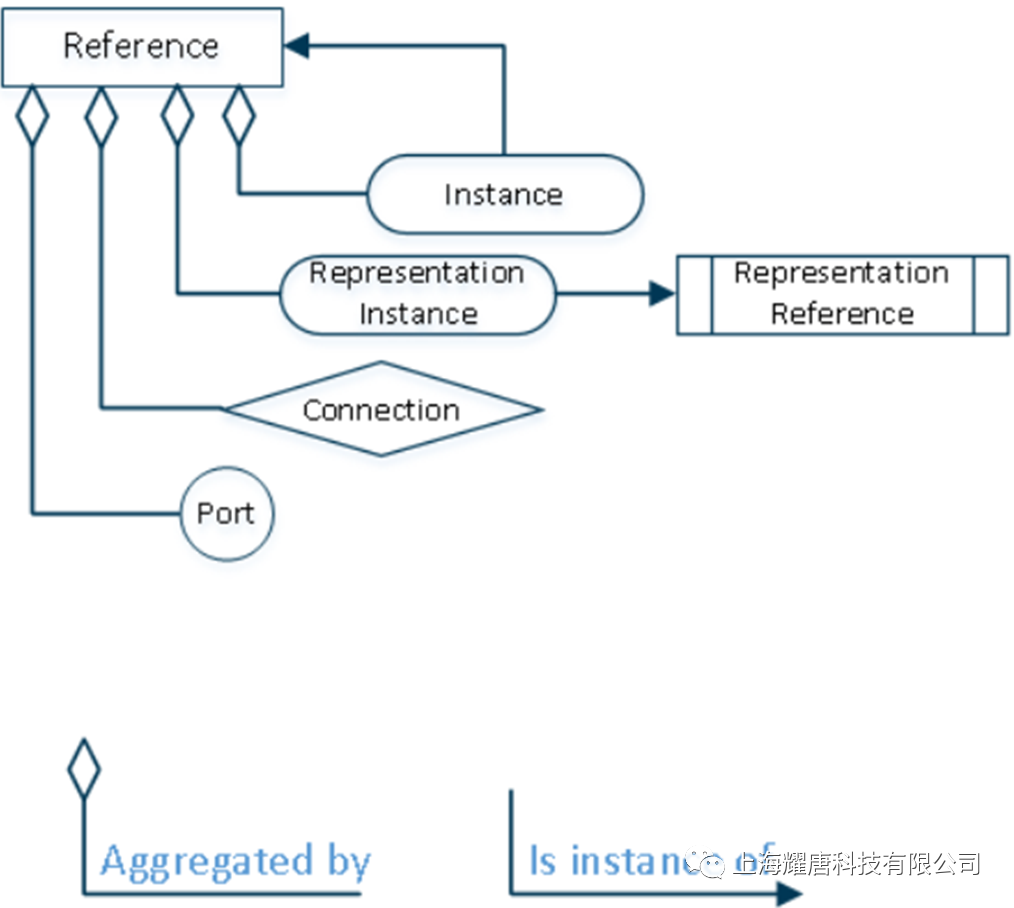

看過以上官方的解釋，我們可以這樣梳理為：
實例Instance由參考Reference聚集而成，Instance是這些參考的一個實例。
多人實時協同產品設計

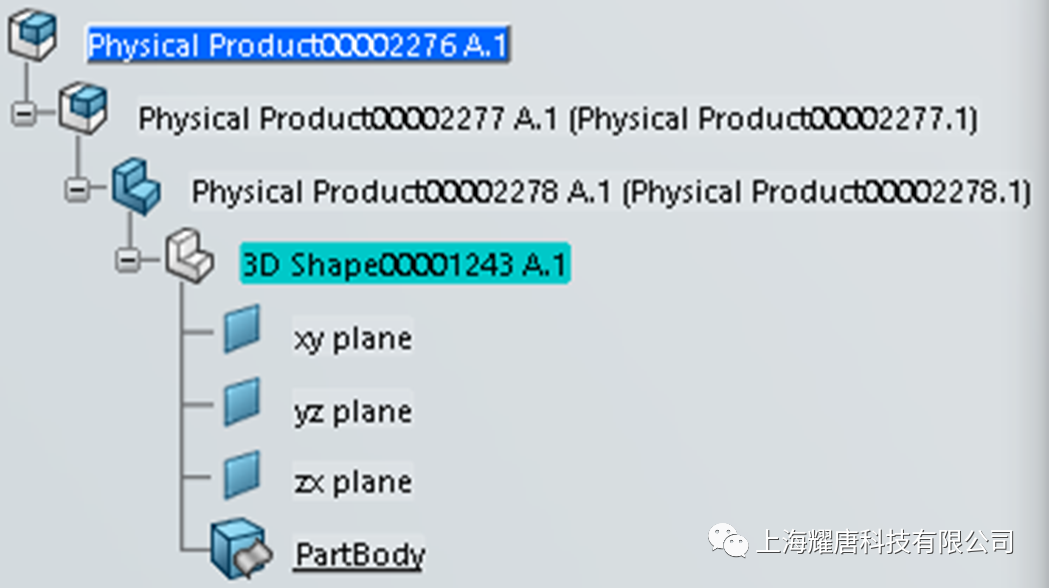

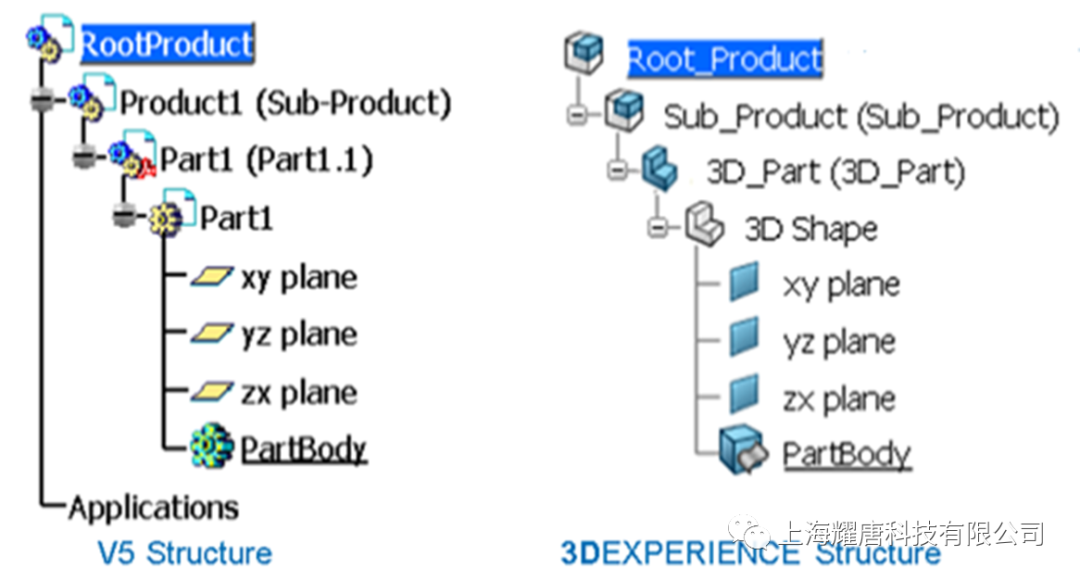

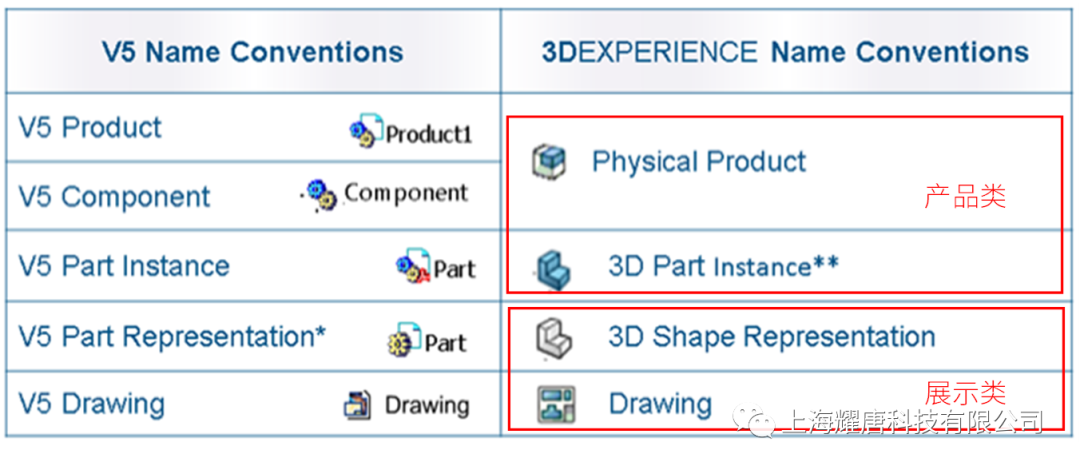

CATIA用戶所熟悉的，產品、零件、形狀就是PLM對象的其中一種。在產品結構樹上集中管理。
3D零件的3D形狀
當創建3D零件（參考）時，3D零件的3D形狀（展示參考）會自動創建和聚集。
3D形狀

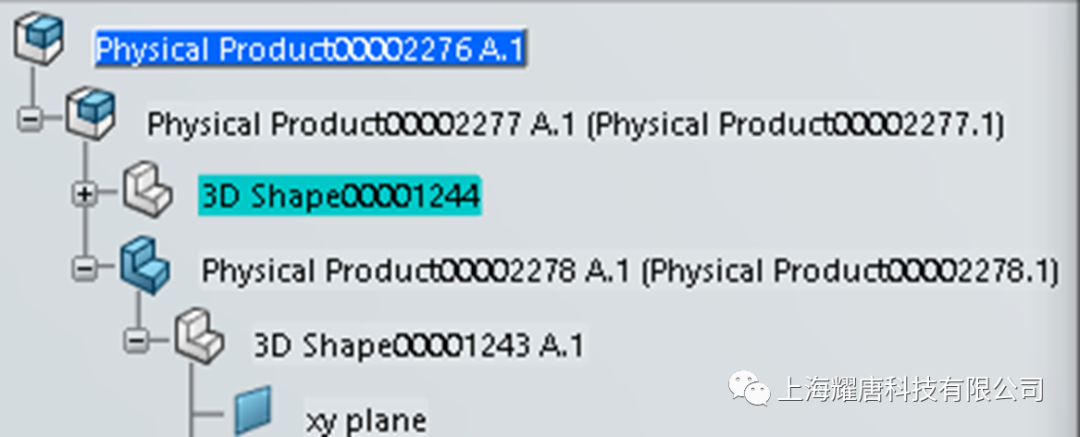

可以隨時創建3D形狀（展示參考）。然后可以在3D零件或產品中實例化。
多人實時協同產品設計

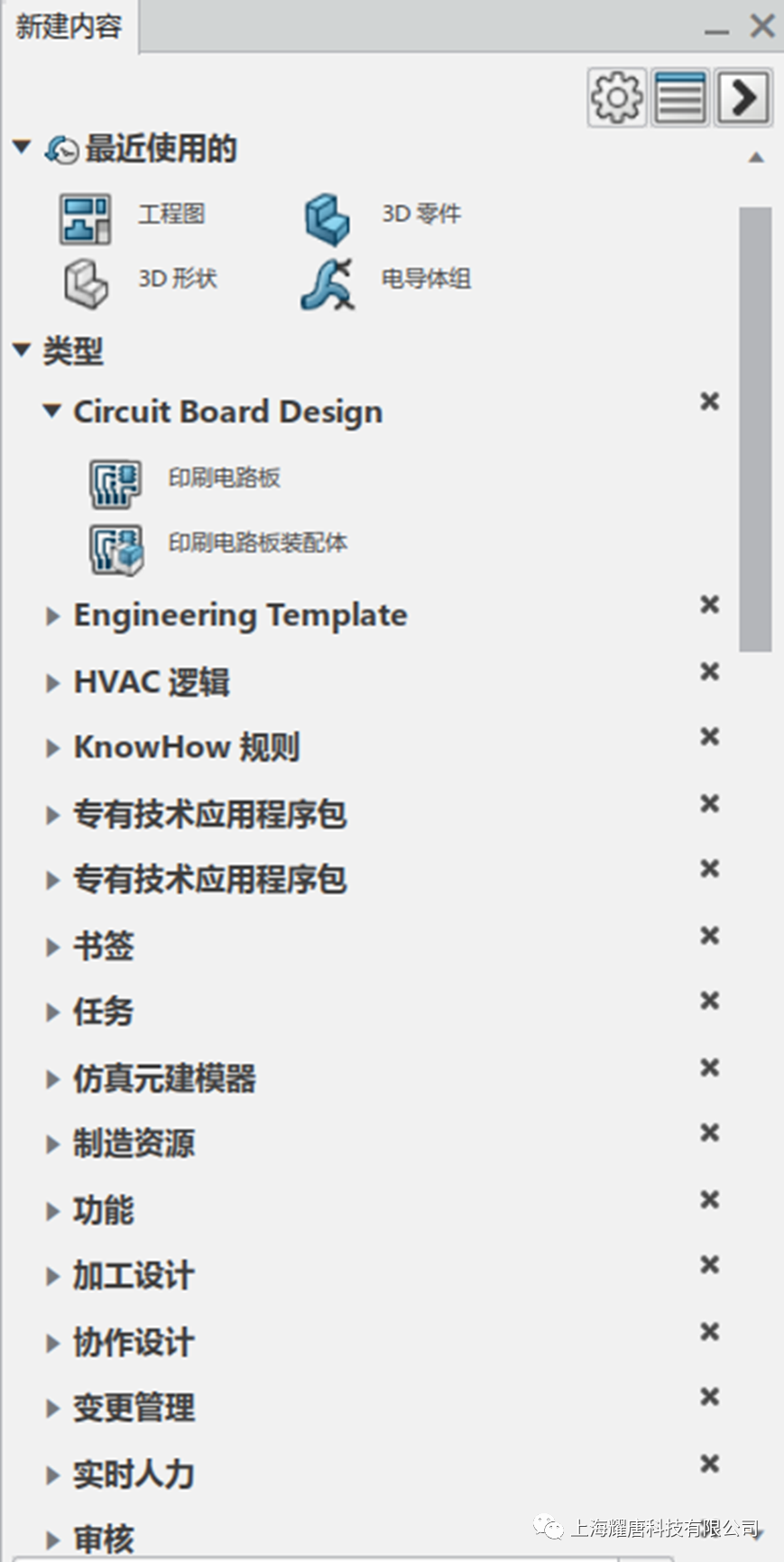

3DEXPERIENCE 更多產品對象
多人實時協同產品設計
基于以上對象的協同應用
多人實時協同產品設計

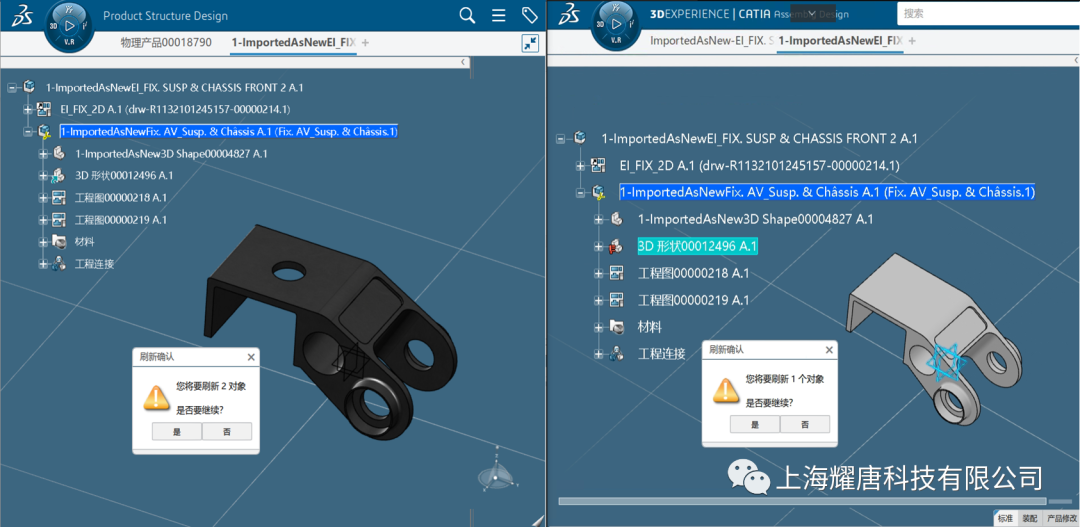

經過上述種種鋪墊，我們了解到3DEXPERIENCE中所包含的多個產品對象。但更重要的是這些對象可以很好的進行協同設計，由多名用戶分別操作不同的Product、3DPart，3Dshape，來達到一個團隊同時編輯裝配甚至是零件產品的效果。
以下舉例對3Dshape，展示層級進行協同設計。

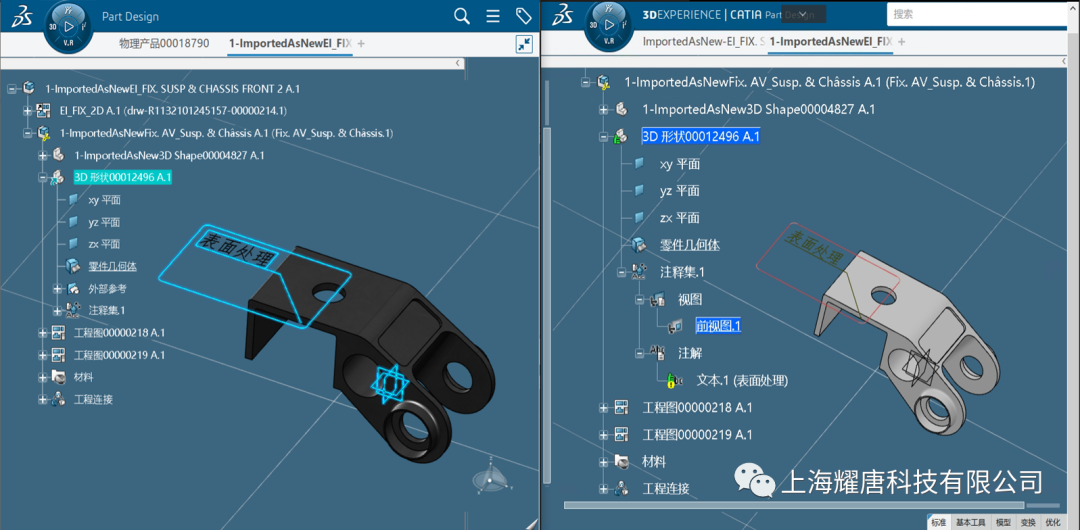

左邊工程師修改結構保存；右邊工程師添加注釋保存。
