耀唐解讀

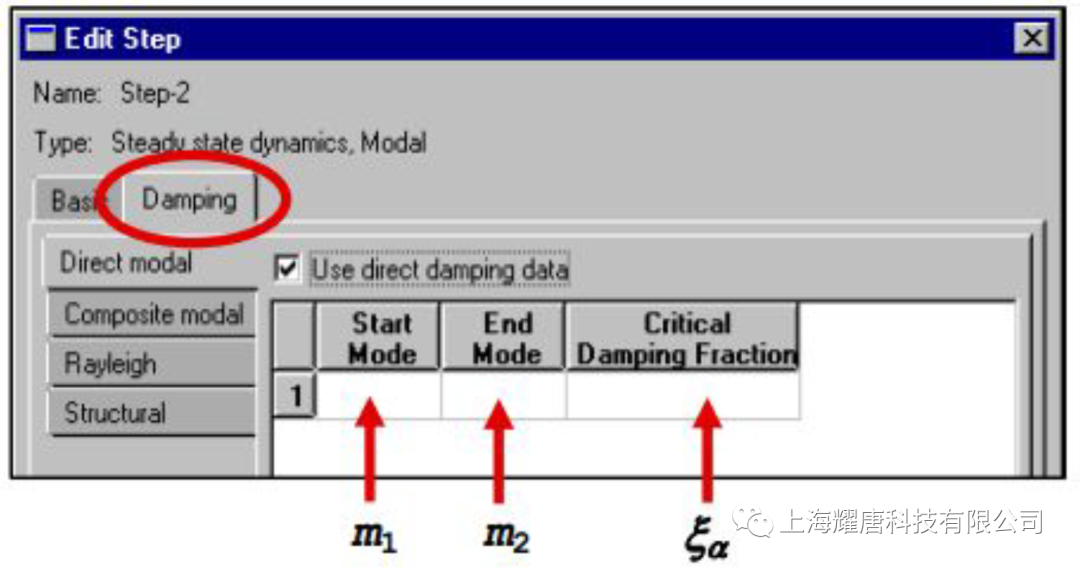

對應的ABAQUS 輸入文件為：

*MODAL DAMPING, MODAL=DIRECT
m1, m2, ξa

其中，*MODAL DAMPING 選項中的MODAL=DIRECT 參數表示被指定的直接模態阻尼，數據行輸入的數據m1 為起始模態序號，m2 為截止模態序號，ξa 為模態阻尼比。

例如，對于前10 階振型的阻尼定義為4%的臨界模態阻尼，11～20 階振型的阻尼為5%的臨界阻尼，在分析步驟中的定義如下：

*MODAL DAMPING, MODAL=DIRECT
1，10，0.04
11，20，0.05

其中，α和β是用戶根據材料特性定義的常數。盡管假設阻尼正比于質量和剛度沒有嚴格的物理基礎，但是實際上我們對于阻尼分布的真實情況知之甚少，也就不能保證其它更為復雜的模型是正確的。通常，瑞利阻尼模型對于大阻尼系統，即阻尼值超過10%臨界阻尼時是不可靠的。

使用瑞利阻尼有許多方便，例如系統的特征頻率與對應的無阻尼系統特征值一致；相對于其它形式的阻尼，可以精確地定義系統每階模態的瑞利阻尼；各階模態的瑞利阻尼可轉換為直接模態阻尼，在ABAQUS/Standard 中將瑞利阻尼轉換為直接模態阻尼進行動力學計算。

其中ωi 表示第i 階模態的固有頻率。(2)式表明，瑞利阻尼的質量比例阻尼部分在系統響應的低頻段起主導作用，剛度比例阻尼部分在高頻段起主導作用。

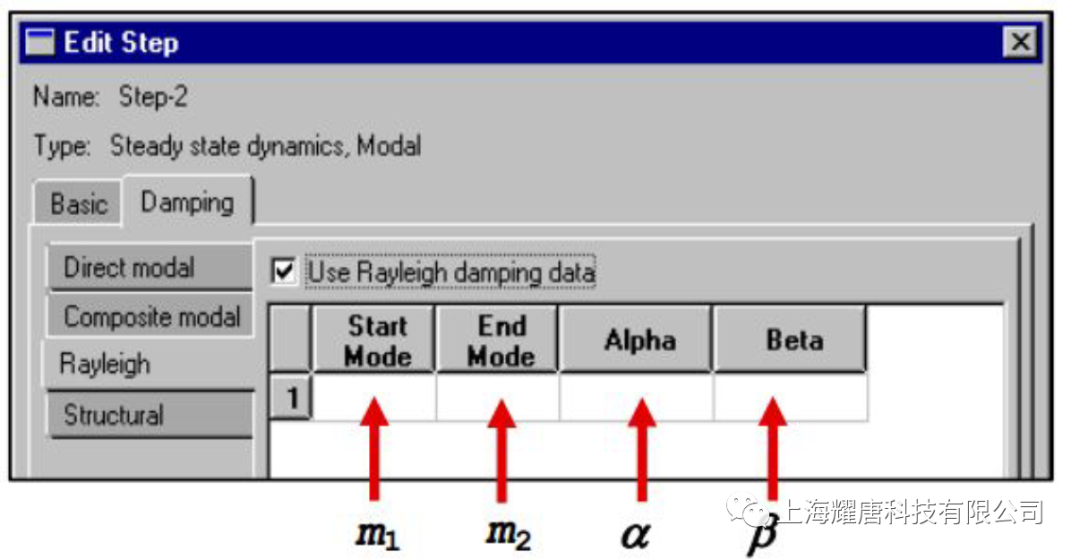

對應的ABAQUS 文件輸入為：

*MODAL DAMPING, RAYLEIGH
m1, m2, α，β

參數RAYLEIGH指定阻尼形式為瑞利阻尼，m1、m2 的含義與直接模態阻尼定義相同。α、β分別為模態質量、剛度比例系數。例如，對前10 階模態定義α=0.2525 和β=2.9×10?3，對于11～20 階振型定義α= 0.2727 和β=3.03×10?3，則可以在分析步驟中定義：

*MODAL DAMPING, RAYLEIGH
1,10,0.2525,2.9E-3
11,20,0.2727,3.03E-3

在復合阻尼中，對應于每種材料的阻尼定義一個臨界阻尼比，這樣就得到了對應于整體結構的復合阻尼值。如果結構由多種材料組成，那么采用復合阻尼來描述系統的阻尼特性是非常簡便有效的。

其中，ξa 為模態α的模態阻尼比，ξm 材料m 的阻尼比， Mm M N 為與材料m相關的質量矩陣， φαM 為模態α的振型， ma 為模態的α模態質量。

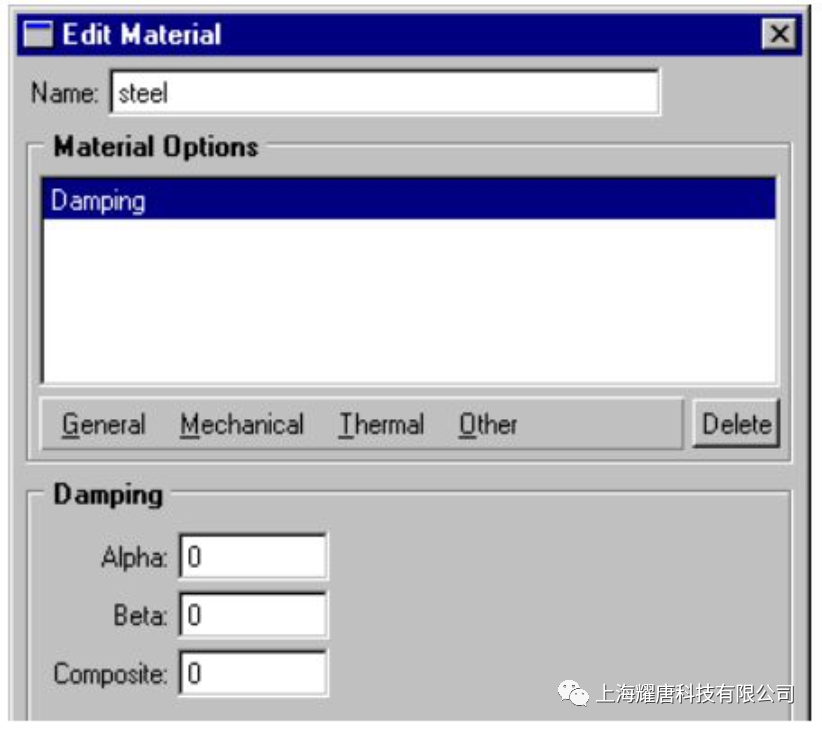

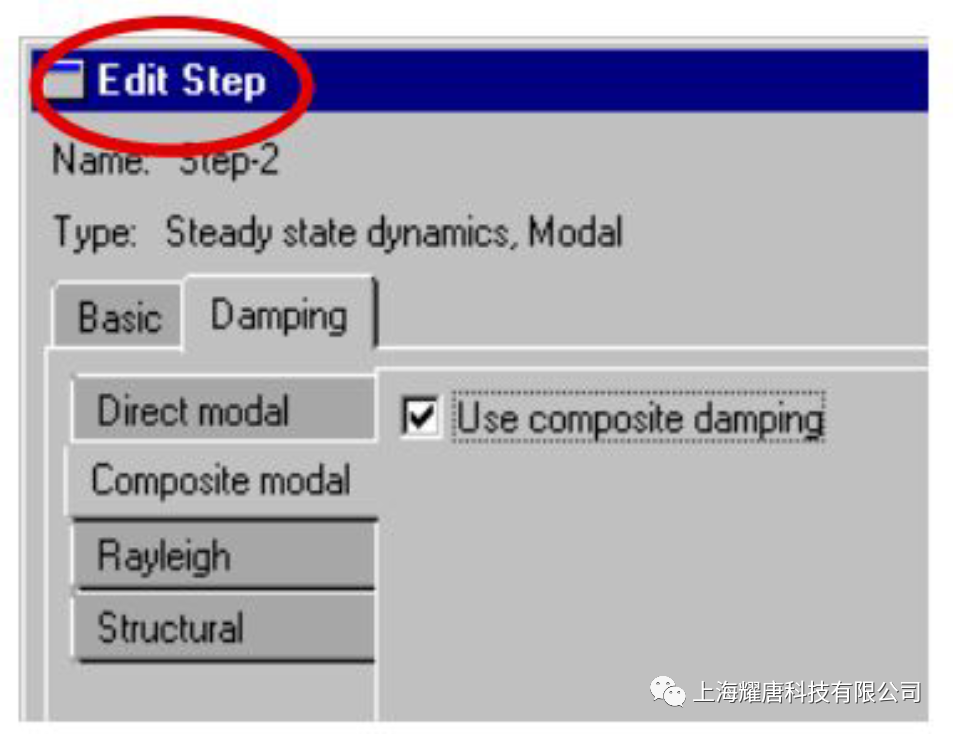

在ABAQUS 中分兩步定義復合阻尼。

系統的結構阻尼特性與結構或者材料的內摩擦機理有關。其他形式的阻尼屬于粘性阻尼，即阻尼力的大小與運動速度成正比，而結構阻尼力與位移成正比。同時結構阻尼力不會隨著激振頻率變化而變化。

其中，F(xiàn)D 阻尼力，s 結構阻尼因子，I 是結構的變形力，i 虛數單位。

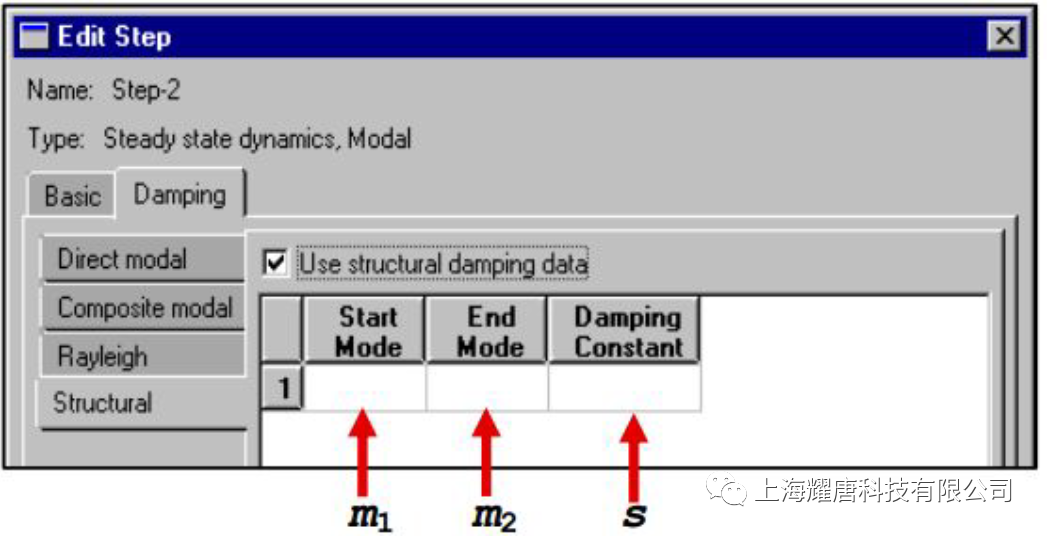

圖5 對應ABAQUS 輸入文件為：

*MODAL DAMPING, STRUCTURAL
m1, m2, s

參數STRUCTURAL 指定模態阻尼形式為結構阻尼。m1、m2 的含義與定義直接模態阻尼相同，s 為結構阻尼因子。
