本文以Tutorial中柔性桿潰壩的例子詳細展示Abaqus-XFlow的流固耦合分析
鑒于Abaqus本身的強非線性分析能力以及XFlow的簡潔操作，Abaqus-XFlow耦合可以說優于大多數流固耦合分析。
我們用一個簡單的例子給大家展示下Abaqus-XFlow的流固耦合分析：
Tutorial中的柔性桿潰壩。

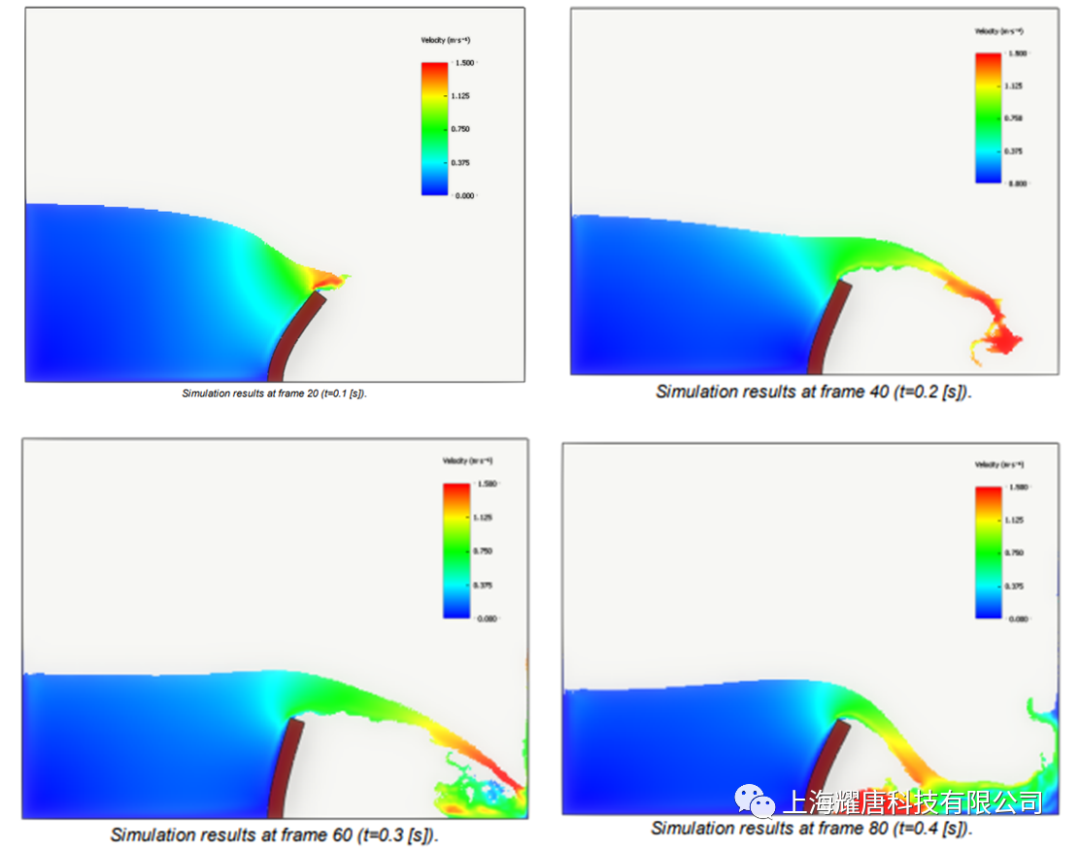

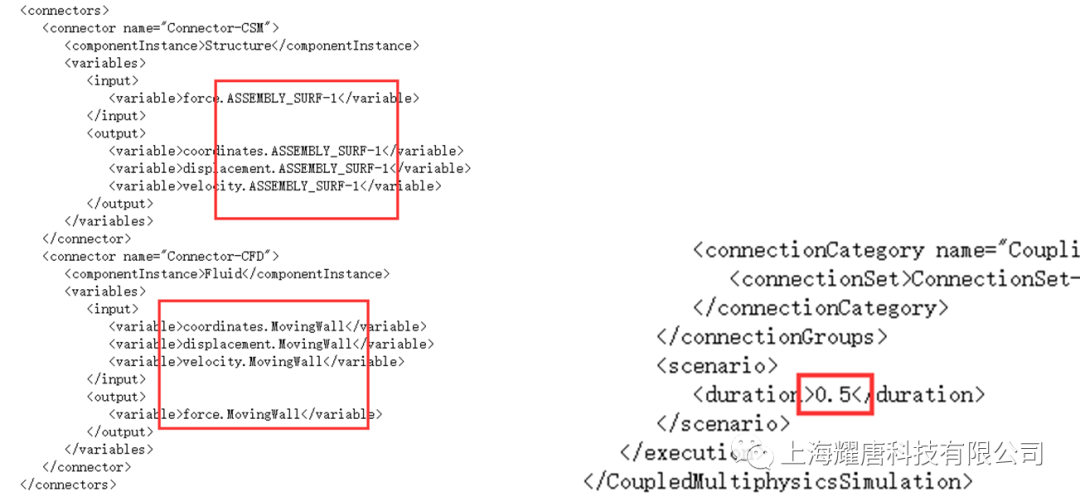

Abaqus-XFlow的耦合文件需要通過xml文件關聯，交互數據的關鍵字需要在inp文件中補充定義，不支持GUI，下列關鍵字后添加耦合面的定義。

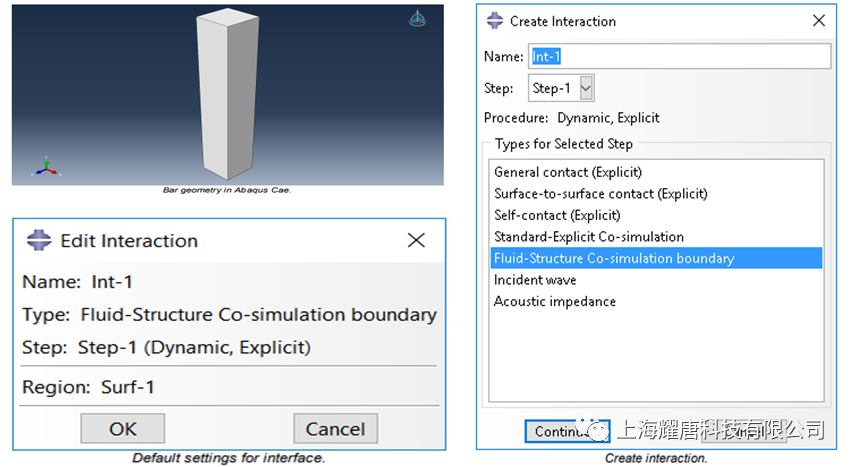

Abaqus中導出零件網格模型Stl格式，用于接下來的XFlow軟件中幾何實體導入。

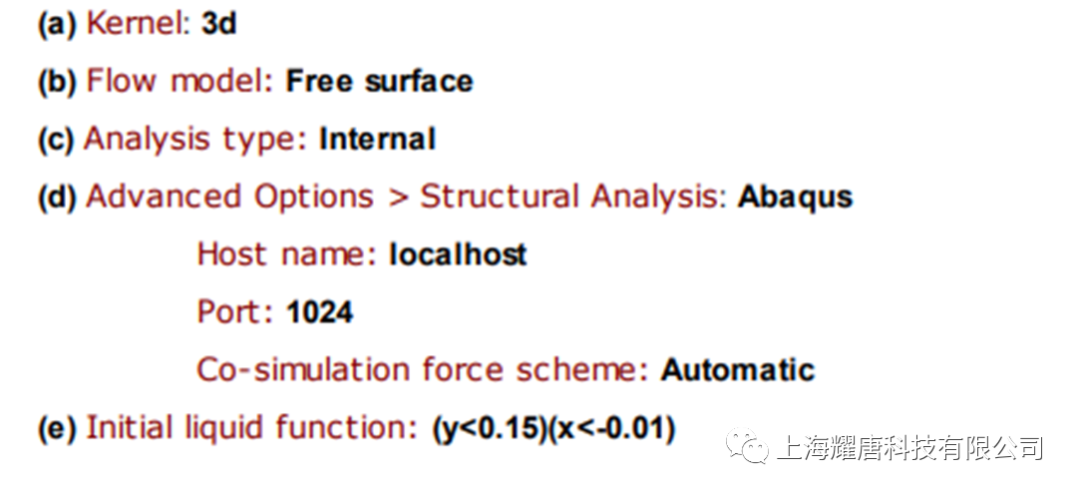

XFlow軟件操作比較簡單，固化下來的幾個操作頁：Envionment、Materials、Geometry、Simulation和Postprocessing。
Materials操作頁面定義材料為水；

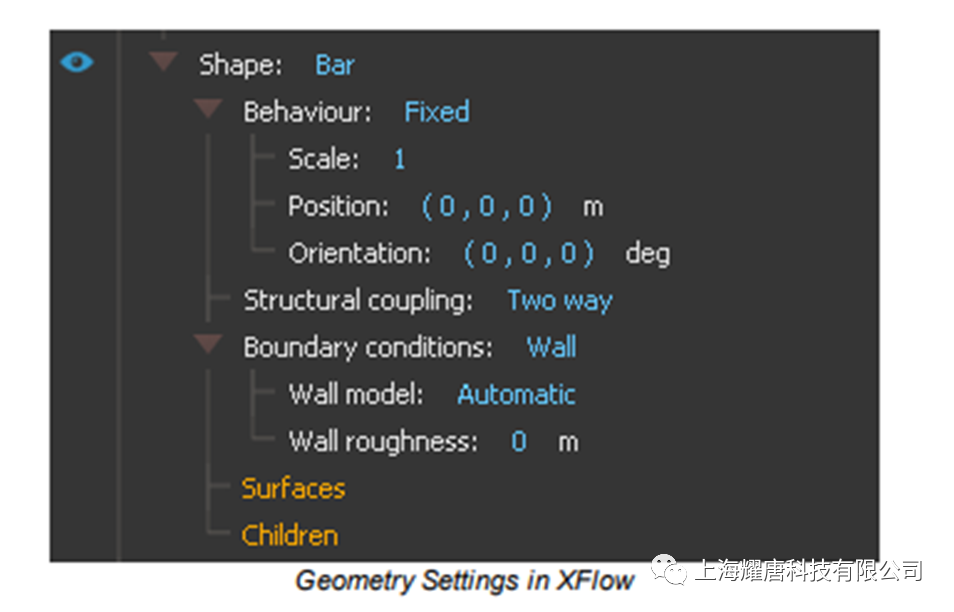

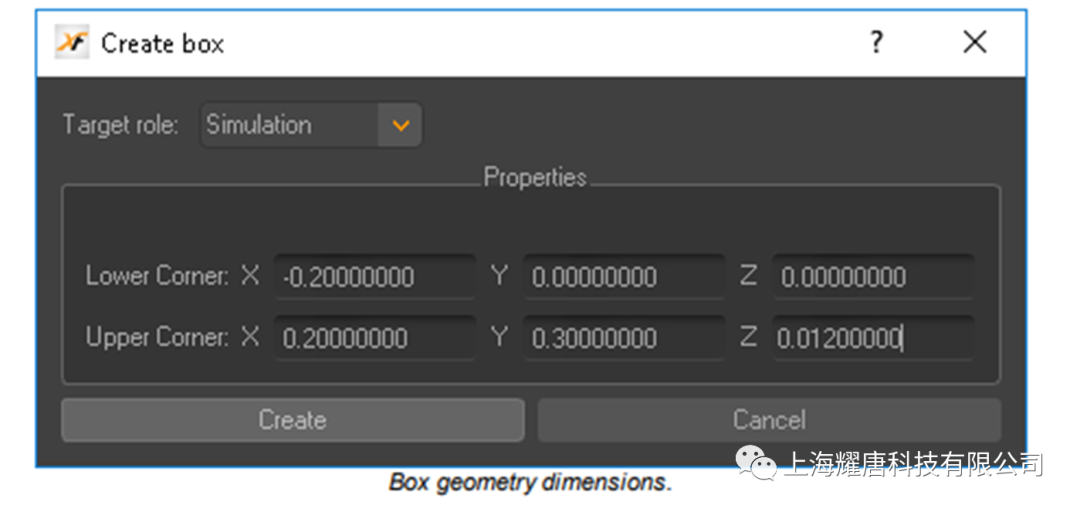

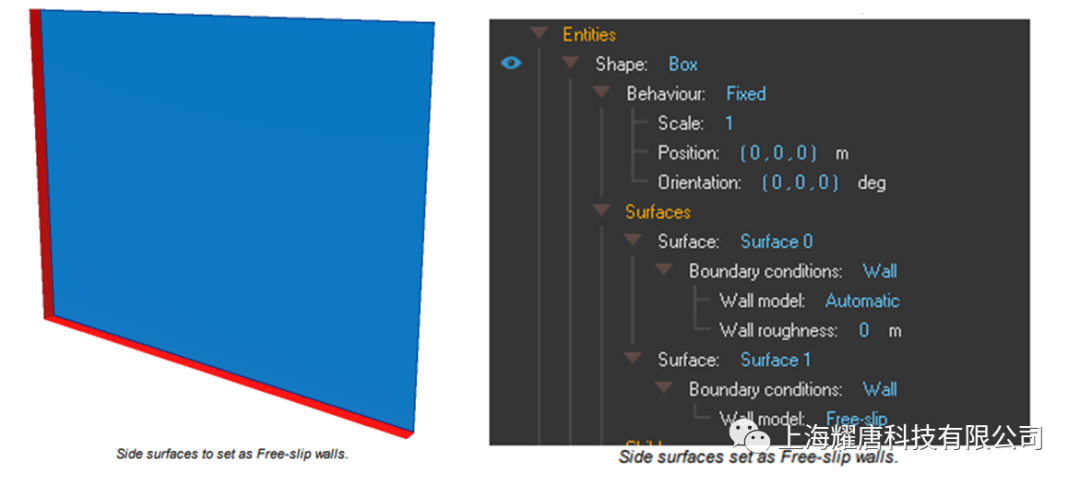

Geometry頁面繼續導入Abaqus中導出的柔性桿Bar.stl格式模型，定義結構耦合雙向(two way)；
Simulation頁面定義求解時間，格子尺寸等，其中仿真時間與Abaqus必須一致，網格也盡量一致，不然容易出現奇異變形網格。

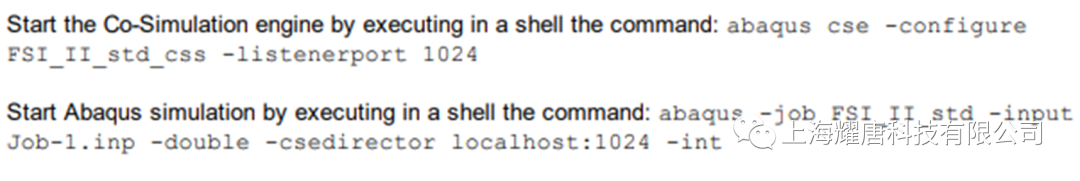

以上只是一個簡單的Abaqus-XFlow流固耦合的例子，更復雜的工況或模型的設置相差不多，只不過需要分別保證結構分析的收斂性和流體分析的收斂性，然后才能得到理想的流固耦合結果。
