1、前言
當我們遇到福特汽車相關的項目，供應商企業們往往都會需要使用到FEDE-C3PNG Catia V5設計環境。環境包內主要包含了福特項目所指定的圖紙模板等規范文件。接到項目的時候主機廠通常會提供一套CATDraft_for_Suppliers程序給到我們，接下來需要我們自己完成環境的安裝和配置工作。

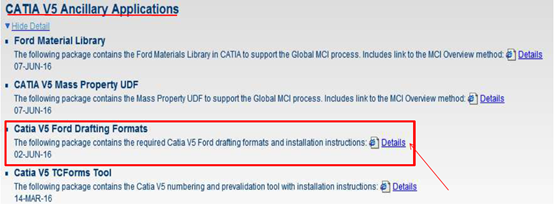

擁有供應商賬號的用戶們也可以到供應商網址上去下載全套的資料和環境包
2、安裝流程
a) 檢查CATIA V5版本及補丁
必須先安裝福特要求的CATIA版本并且安裝了升級補丁，否則環境包功能會出現功能異常、圖框無法生成、閃退等現象。
截止目前指定的主程序版本是v5-6 R2020，補丁版本是SP3+Hotfix 29，以上程序可以聯系軟件供應商來獲取。

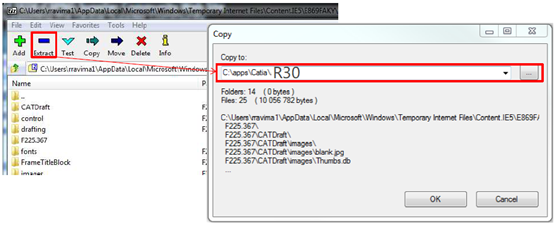

b) 將環境包解壓到特定位置
為了方便CATIA稍后關聯上環境包，我們將環境包解壓到C:\apps\catia\R30，稍后的設置環節會用到這個地址

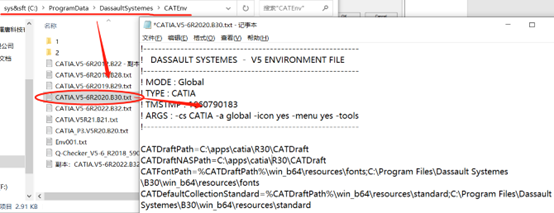

c) 找到配置文件并打開

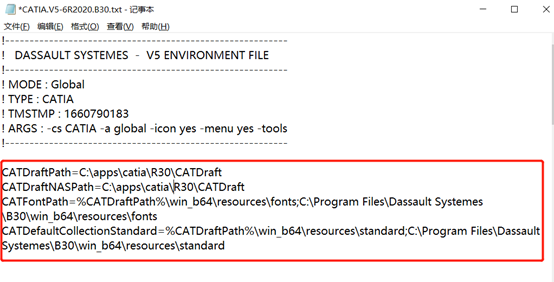

d) 配置文件中添加以下內容
? CATDraftPath=C:\apps\catia\R30\CATDraft
? CATDraftNASPath=C:\apps\catia\R30\CATDraft
?CATFontPath=%CATDraftPath%\win_b64\resources\fonts;C:\ProgramFiles\DassaultSystemes\B30\win_b64\resources\fonts
?CATDefaultCollectionStandard=%CATDraftPath%\win_b64\resources\standard;C:\ProgramFiles\DassaultSystemes\B30\win_b64\resources\standard
這里可以看到，C:\apps\catia\R30\CATDraft這個地址既是我們解壓環境部的路徑，同時就是配置文件中我們指向的路徑。兩者是保持一致的。

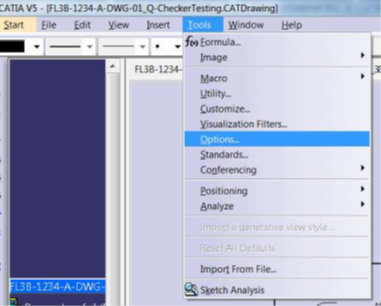

e) 打開CATIA option進行最后設置

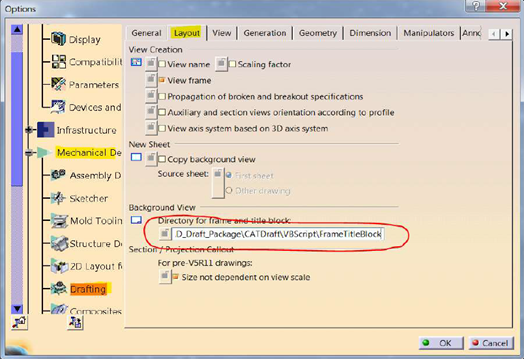

f) CATIA中配置福特圖框位置
選擇機械設計-布局，在下方background view中輸入
C:\apps\catia\R30\CATDraft\VBScript\FrameTitleBlock
到此安裝設置就全部完成了，我們來測試一下功能
3、操作步驟

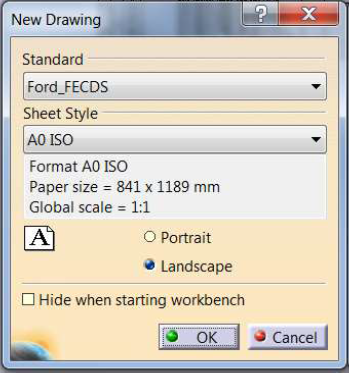

a) 新建工程圖
注意standard標準選擇為Frod_FECDS標準

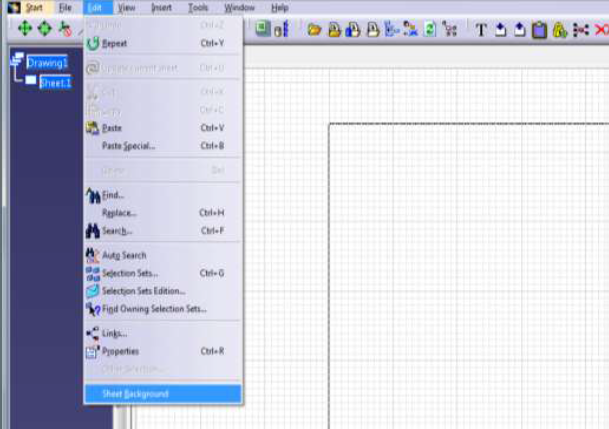

b) 打開CATIA工程圖-背景視圖
c) 點擊生成圖框按鈕
d) 選擇生成圖框/更新圖框等功能

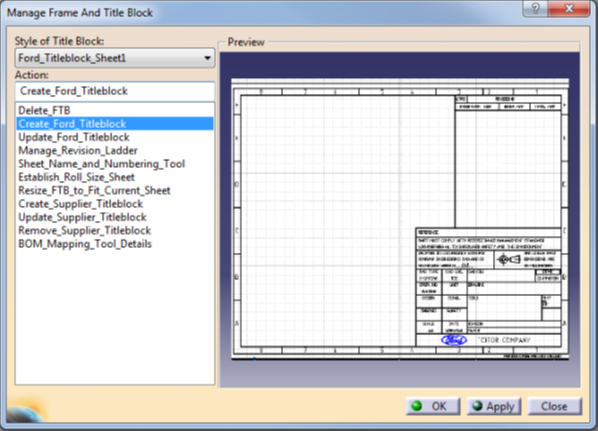

窗口提供的功能有：刪除圖框，創建圖框，更新圖框，管理版本號，調整大小等
e) 創建圖框

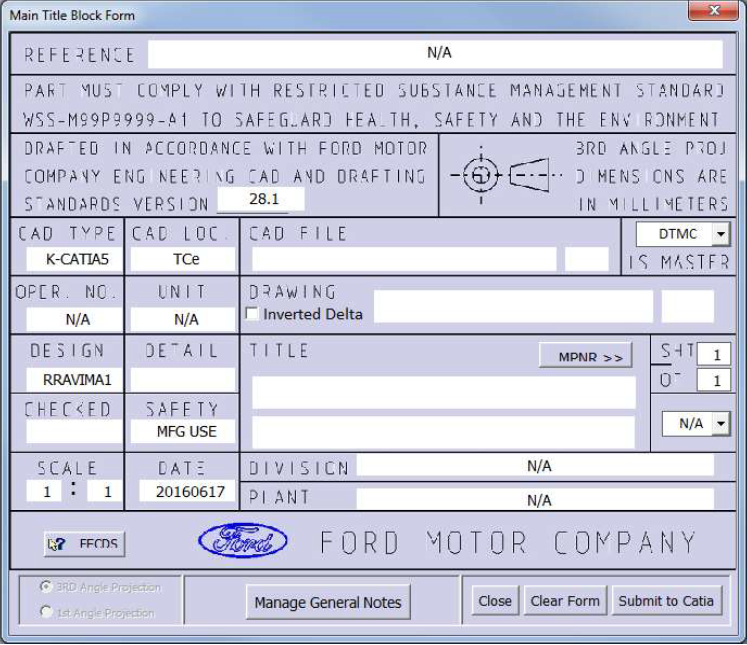

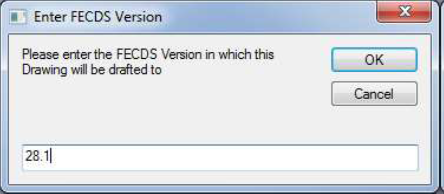

創建過程輸入版本號，然后可以編輯圖框內的信息。
如圖當圖框已經順利生成后，這就意味著我們配置都正確了。然后讓我們運用福特包更高效的完成指定的項目工作吧！
