在日常的設計工作中，我們常常會碰到并發工程設計場景來加快設計過程和提高協同設計穩定性，那么CATIA 中的關聯設計(也叫上下文設計)是一種常用的有效手段。本文將詳細給大家介紹下關聯設計中的各種圖標代表的含義，來幫助我們進行理解關聯設計和排除一些工作中數據模塊的鏈接問題。
? 為什么在上下文中設計?
在上下文中設計屬于并發工程設計的一部分。它有下列優點:
l 重復使用現有幾何圖形:為了便于設計，您可以重復使用某個零件中定義的任何幾何元素來創建其他零件。例如，您可以在其他零件中重復使用現有草圖，而無需重新創建新草圖。您也可以重復使用幾何實體，如點、直線、曲線、平面或曲面
l 重復使用參數:您可以重復使用某個零件定義的參數來創建其他零件。
l 自動更新裝配及其上下文零件:在上下文中設計時，若參考零件的幾何圖形發生更改，則上下文零件將自動更新。由于是在上下文中設計，因此沒有必要手動 編輯上下文零件并以此反映設計中的更改。
? 圖標及含義

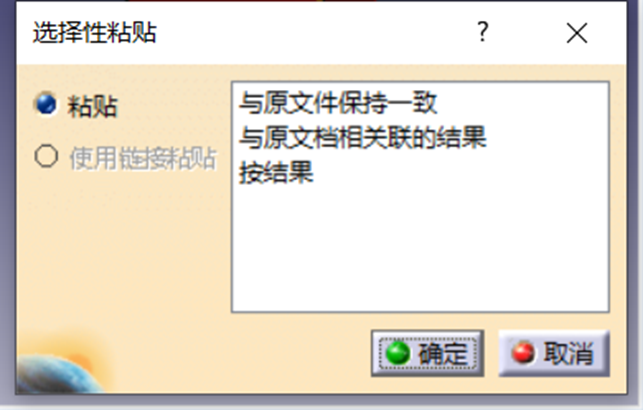

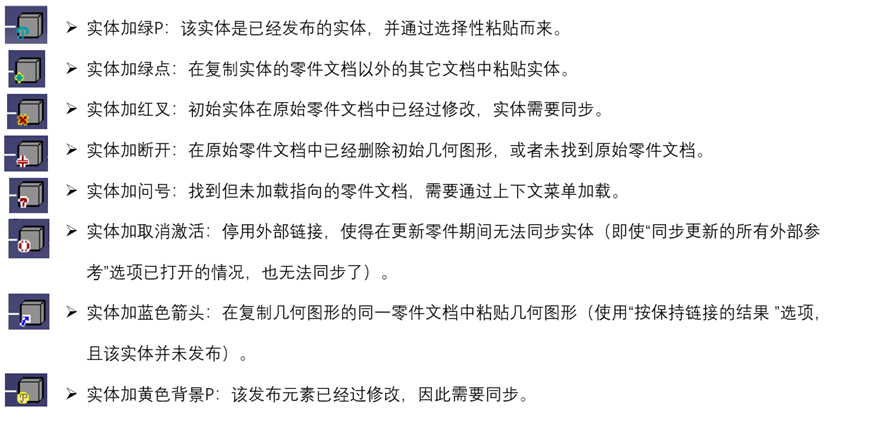

一、在CATIA V5中，當我們?cè)趯?duì)實體元素進行引用時，其顯示的結果會根據我們引用的方法和結果的不同，顯示為不同的圖標。
下面以實體元素為例，通過一個demo視頻來進行演示：
CATIA V5 關聯設計實體圖標詳解.mp4
二、

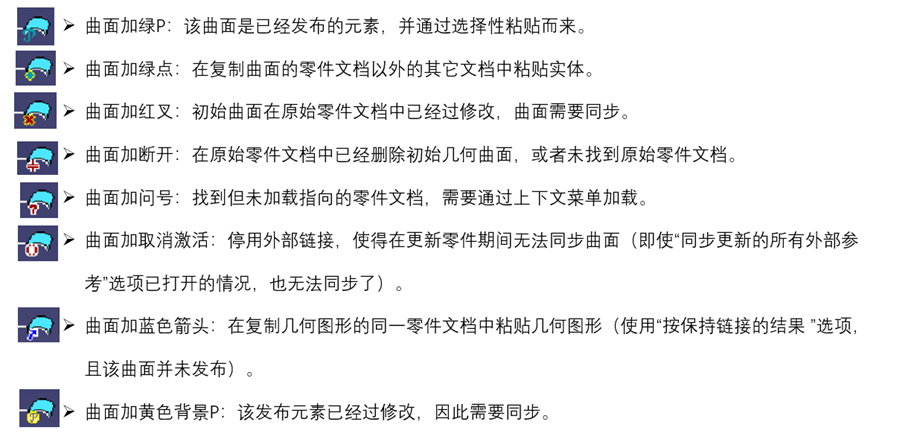

同樣的，當我們?cè)趯?duì)線框元素進行引用時，其顯示的結果會根據我們引用的方法和結果的不同，顯示為不同的圖標。
? 數據保存
正是因?yàn)?/span>CATIA 強大的關聯設計功能和底層邏輯，所以當我們?cè)谶M(jìn)行數據保存時，盡量使用Save Management(保存管理)或者Send To Directory(發送至)命令來保存數據，這樣才能避免數據鏈接的丟失。

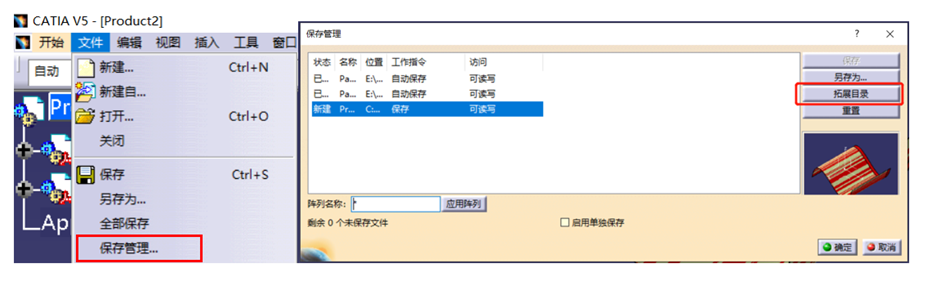

Save Management(保存管理)：
Send To Directory(發送至)
