1 LBM簡介
格子玻爾茲曼法（Lattice Boltzmann Method）簡稱LBM，是一種CFD算法，可求解流動、傳熱等常見CFD問題。
LBM基于格子玻爾茲曼方程（LBE），從介觀尺度（mesoscope）描述了流體運動。LBE的通用表達形式為：
式中，左邊為遷移項（streaming term），右邊為碰撞項（collision term），fi 為粒子分布函數。
對粒子分布函數進行積分處理，可得流體密度、宏觀流體速度、流體壓力等宏觀物理量。
目前市場主流還是FVM（有限體積法），LBM應用相對較少，但呈現上升態勢，特別是氣動聲學等對湍流計算準確性要求較高的領域。
2 PowerFlow應用領域
PowerFlow是EXA公司開發的基于LBM的CFD仿真軟件。在2017年，達索收購EXA后，PowerFlow正式并入達索Simulia產品線。
得益于多年不斷的更新和進步，PowerFlow已是成熟穩定的基于LBM的商用軟件，其主要應用于空氣動力學性能分析、氣動噪聲分析、熱管理等領域。

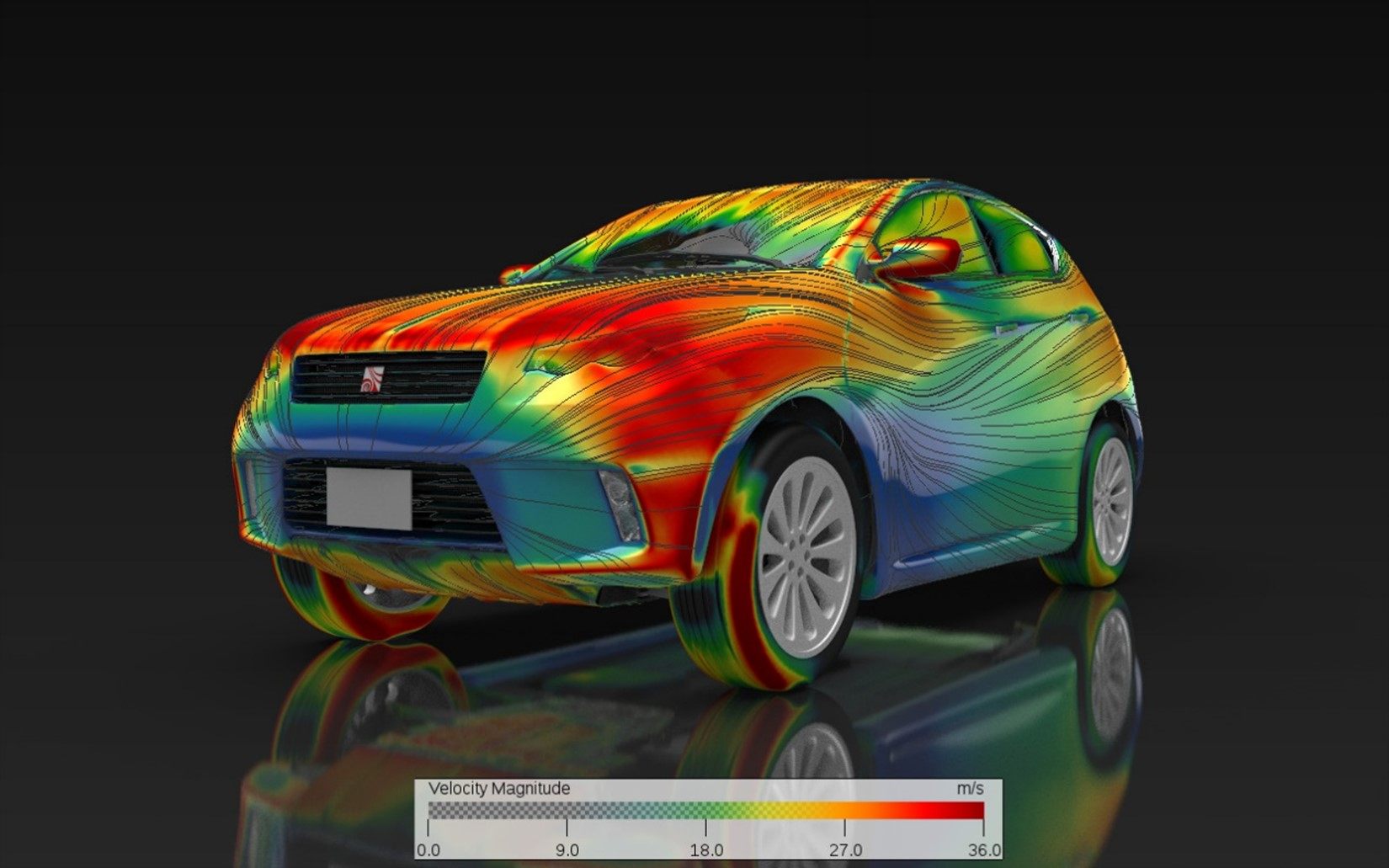

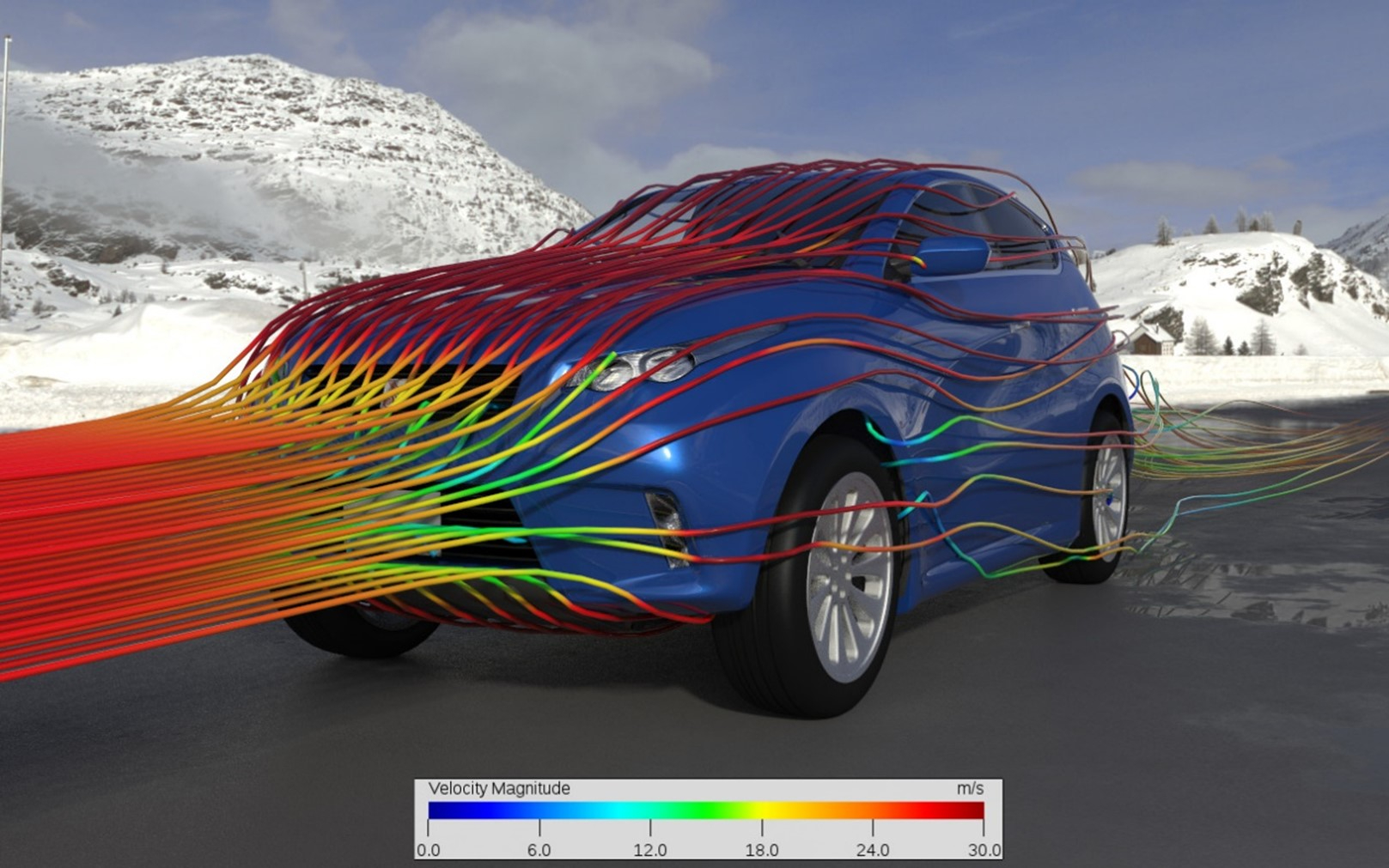

PowerFlow汽車氣動仿真

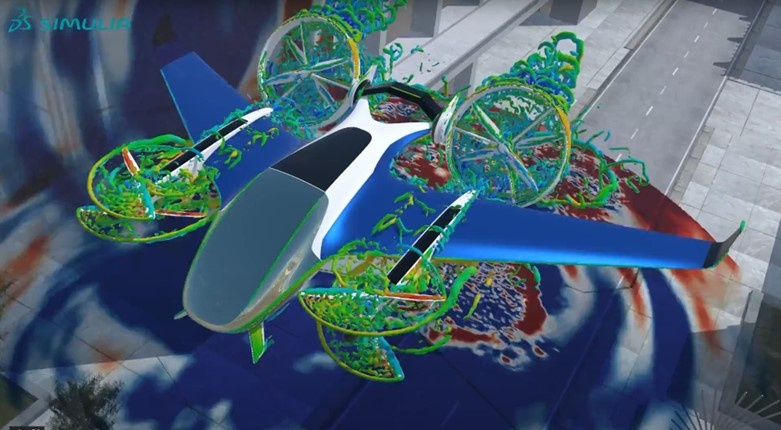

PowerFlow的飛行器噪聲仿真
相對于FVM，LBM優勢在于：
1 湍流計算準確性更好
FVM常用離散格式均存在不同程度的數值耗散。LBM的數值耗散不明顯，湍流計算效果更好。
2 并行性能更好
由于LBM是線性方程，且各個部分耦合較弱，其并行性能更優，且適合于GPU運行。

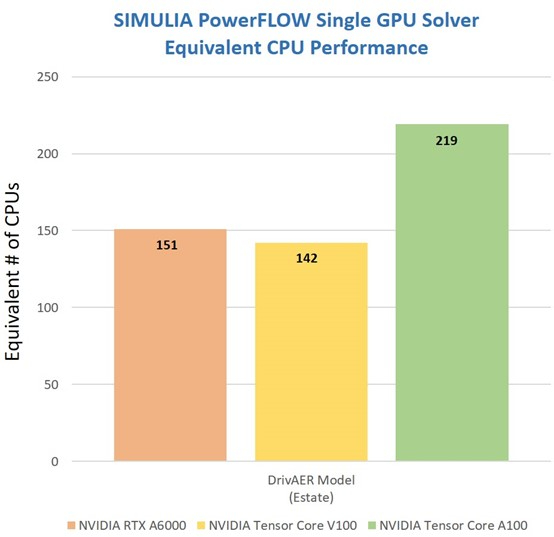

達索官方測試結果（來源：blog.3ds.com/brands/simulia/accelerating-concept-design-powerflow/）
3 前處理更簡單
LBM的空間離散單元為格子，其空間離散形式為類似于笛卡爾網格的六面體。LBM的前處理無需進行邊界層網格劃分工作，可顯著節約手動工作量。對于PowerFlow的前處理，僅需要STL格式曲面定義固體表面及網格加密區域即可，其空間離散在求解階段在后臺進行處理。
達索官方基于項目經驗，對PowerFLow前處理開發了各行業的自動化腳本。

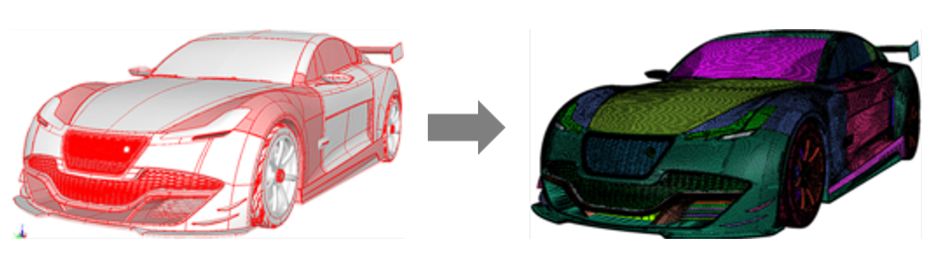

基于PowerFlow的汽車外氣動仿真前處理流程
