耀唐解讀

結構分析

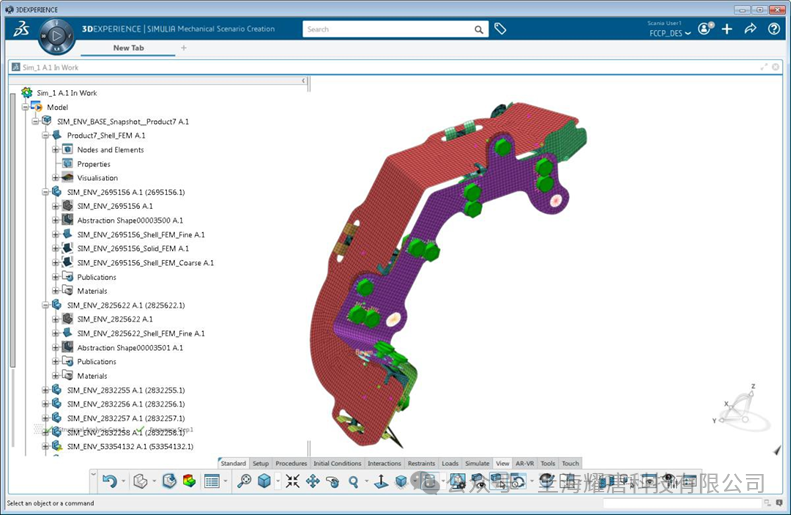

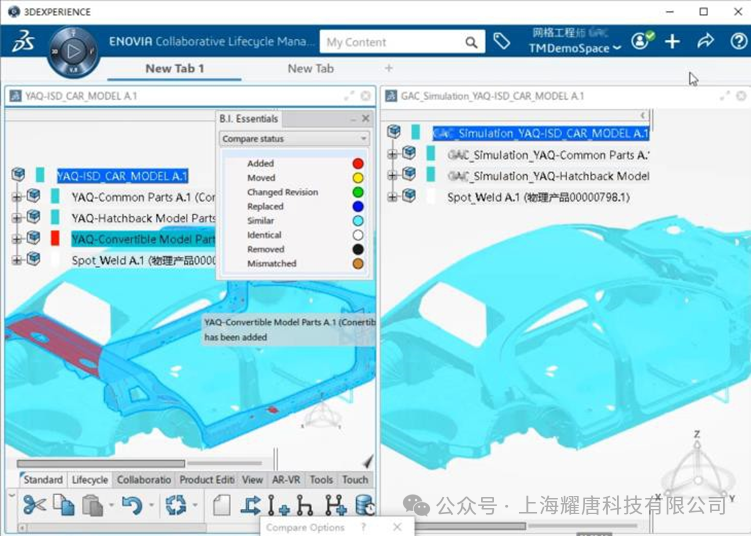

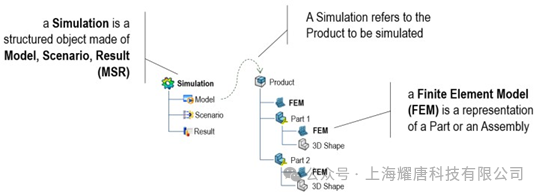

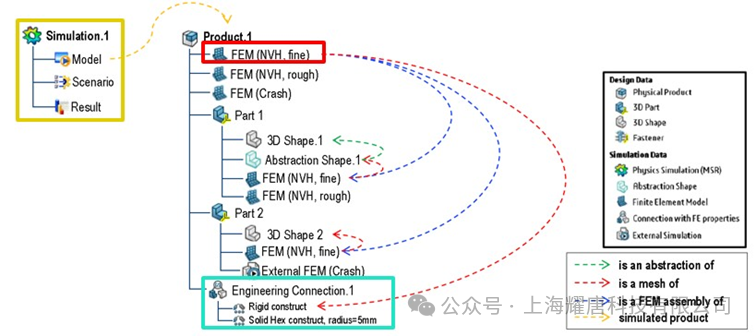

• 直接基于3D數模的結構樹和名稱，建立相應的 CAE結構樹，兩種數據結構和名稱完全一致，兩種結構樹狀態在網頁端清晰可見，可根據任務進行操作和裝配。

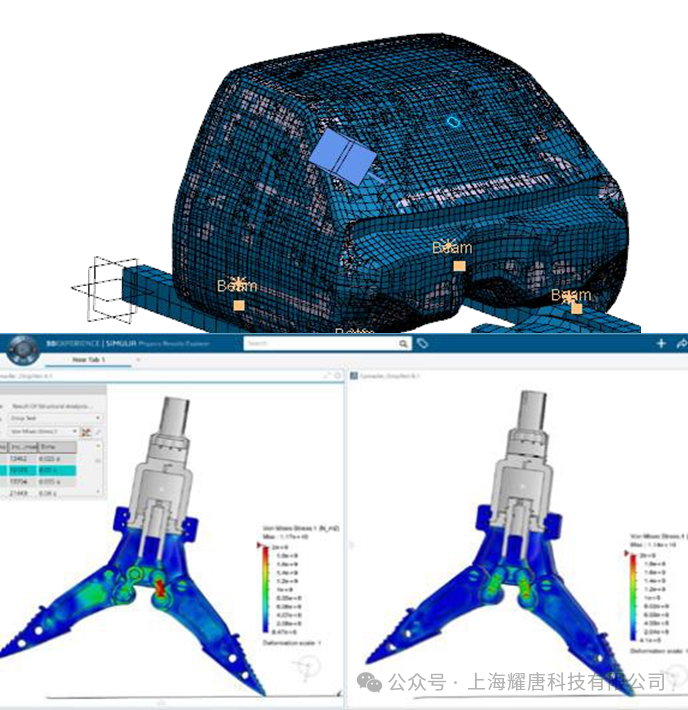

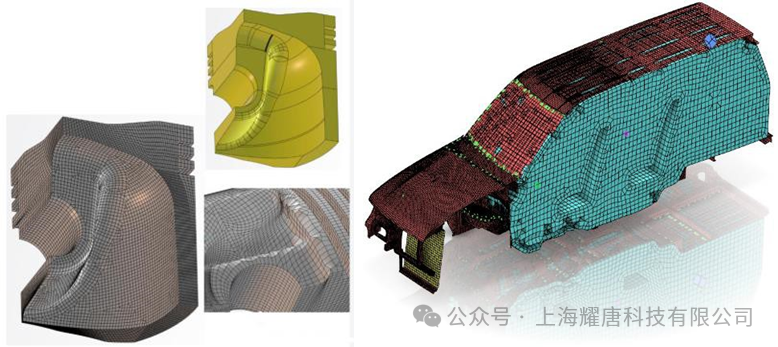

網格劃分的過程是將模型的幾何體離散成有限元節點和單元的過程 ，3DEXPERIENCE提供強大的網格劃分功能，用于全自動或手動創建網格：

• 劃分網格的技術（如梁、曲面、四面體、掃描和六面體），指定單元形狀和 類型，并定義如何組裝網格，利用網格編輯工具（如刪除、節點或單元創建和手動編輯），可以調整網格的區域。

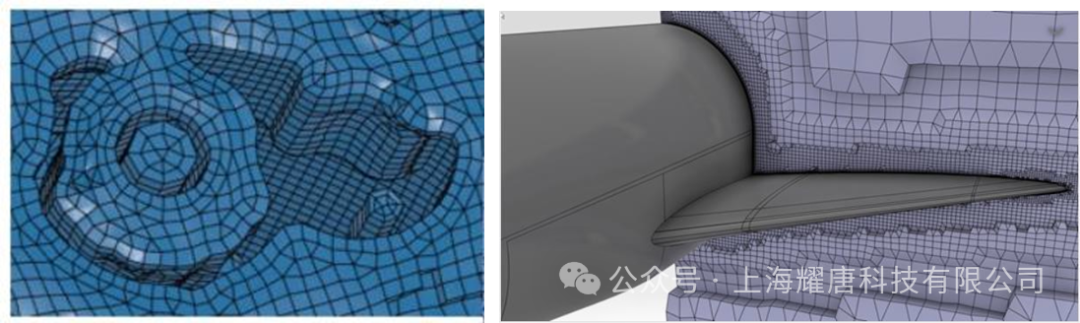

左：活塞實體網絡

右：聲學實體網絡

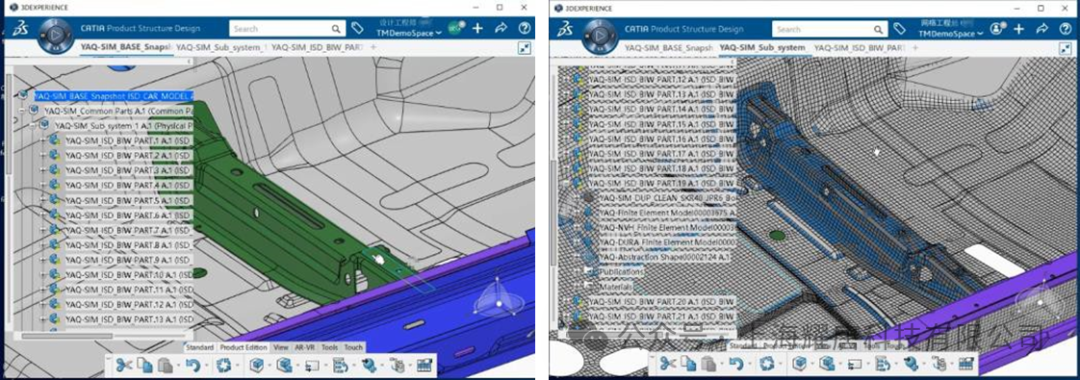

• 自動和手動的幾何特征清理，自動提取中面和自動網格劃分。

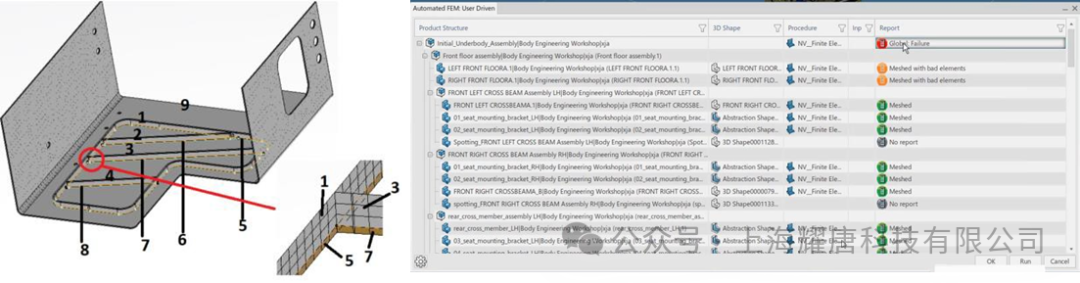

• 自動識別創建點焊單元、線焊單元。



• 可以導入和導出 Abaqus(.inp)文件和 Nastran(.bdf)文件在創建網格的過程中。

• 流體網格技術。

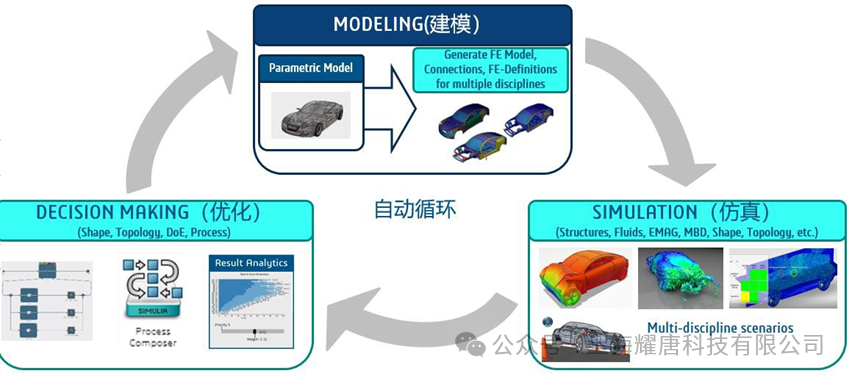

設計仿真一體化（MODSIM）

求解分析-SYE、SSU、SFO

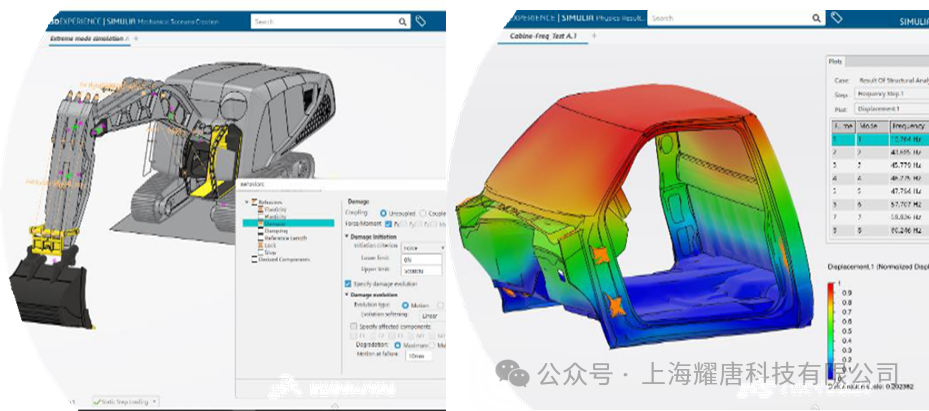

• 多種結構分析，包括線性和非線性靜力學，失穩和后屈曲的弧長法靜力分析，線性動力學分析（包括頻率提取和復頻分析，基于模態或直接的穩力學，基于模態的瞬態動力學、隨機響應），非線性動力學（隱式、顯式），特征屈曲分析，子結構產生，準靜態分析。

• 熱分析或順序的熱固耦合分析（瞬態或穩態）。

• 帶有仿真場景定義（多達數千個載荷工況）、執行、結果可視化和報告生成。

• 功能齊全的材料標定，定義和指定功能。包括彈性、超彈性、塑性、損傷失效等，特別是先進的非線性材料選擇，包括金屬的塑性和橡膠的超彈性。

• 強大的接觸分析功能（接觸面和通用接觸，小滑移和優先滑移，過盈配合，自動探測接觸對，及接觸初始化，改變摩擦，改變接觸狀態）。

• 種類眾多的連接類型，例如虛擬螺栓，虛擬平動，綁定約束，緊固連接，剛體/彈簧，耦合連接，連接單元等等。

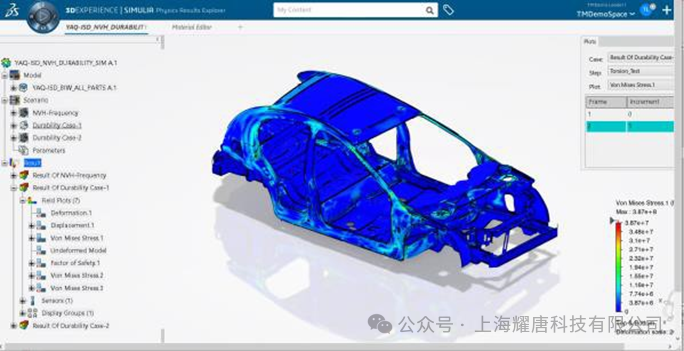

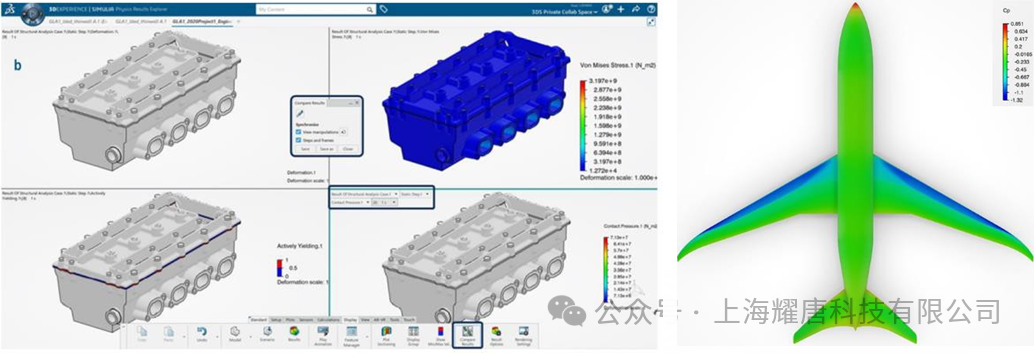

• 高性能的后處理功能。包括顯示彩色云圖，等高線圖，XY 圖等；對比仿真結果，使用面板檢查、比較和執行設計備選方案間的權衡，協作制定決策。

• 疲勞模擬，基于現代多軸應變疲勞法準確預測疲勞壽命，以確保復雜的工程產品的耐久性，并擴展普通的應力分析，為承受周期性載荷的部件提供生命周期的評估。

• 針對高級結構分析，提供高級的建模技術，例如流體空腔，聲場，SPH 等等。

• 在本地計算機、HPC或遠程云上實現多核并行運算。

• 具有 Nastran 文件的轉換器。

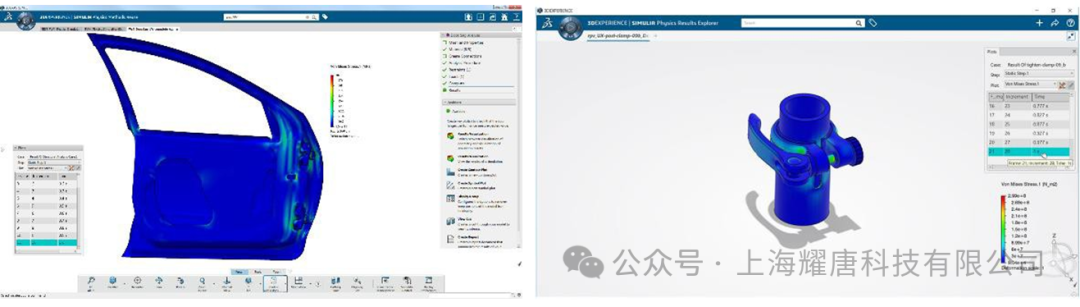

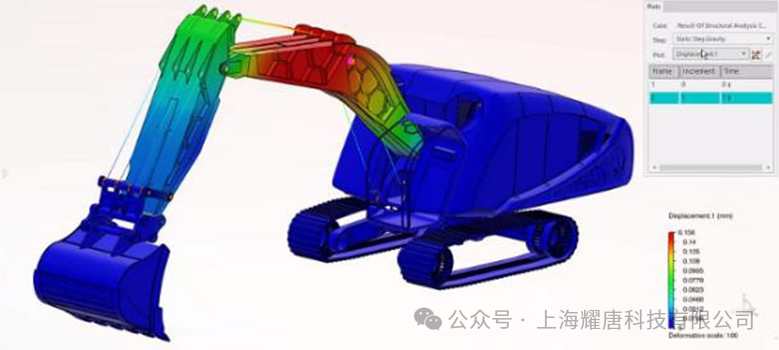

高性能的結果后處理

• 圖形輸出（如三維彩色云圖、二維歷程圖和顯示組）以突出關注的數據。
