隨著工業的發展，技術的進步，CAE仿真技術的應用越來越廣。作為CAE仿真技術當中很重要的一點——有限元網格對仿真結果的影響有著舉足輕重的地位。選擇怎樣的網格形狀，甚至每個網格單元選擇那種單元類型，都是每個仿真工程師面臨的靈魂拷問。
Abaqus中網格單元一般從以下幾個方面作為考慮與選擇：網格尺寸是所有有限元網格分析中對結果準確度的重要指標；網格形狀也是一個重要爭論點，四面體和六面體網格優劣一直是很多工程師經常討論的爭執點；單元類型針對不同物理問題有不同選擇，每個單元類型都有其實用的物理場景。
針對單元類型這塊，Abaqus中有豐富的單元庫類型可供選擇：
對于大家最常關注的兩個網格單元類型導致的問題——剪切自鎖和沙漏問題，其產生的主要原因和單元本身的積分方程有關，我們知道單元在參與計算時是以其節點構造自由度矩陣的，由平衡方程求解出來的結果一般是節點位移，其它物理量則是由節點位移推導而來。實際上，更進一步，節點位移需要插值到單元的積分點（和單元積分方程選擇有關），其它基本物理量的計算是基于積分點的數據進行的，得到積分點上的基本物理量結果再外插回節點，最終才得到我們后處理顯示的結果。積分點的多少嚴重影響單元的表達以及計算工作量。

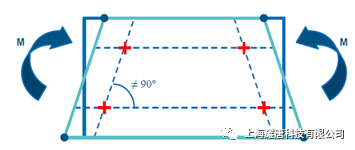

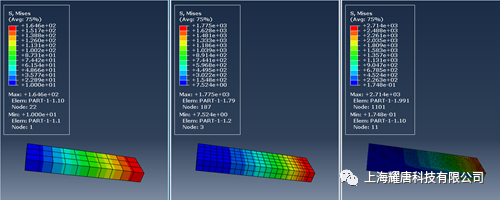

最常出現剪切自鎖的是全積分一階單元，如下圖。對于純彎曲問題，一階單元積分點過少，無法完全模擬邊的彎曲形狀，因?yàn)閱卧呅璞３种本€在積分點處出現夾角的變化而產生了額外的剪切應變，能量有一部分流入到了“非真實”的偽剪切應變能中，我們稱之為 “剪切自鎖”，剪切自鎖現象將對計算結果產生影響。即使加密網格，計算結果也不會有明顯的改善。解決剪切自鎖問題一般通過提高單元階次或減縮積分來解決。

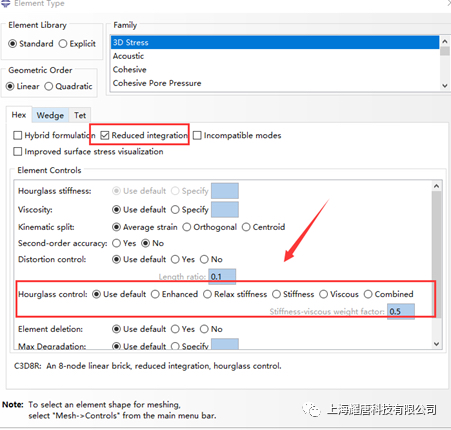

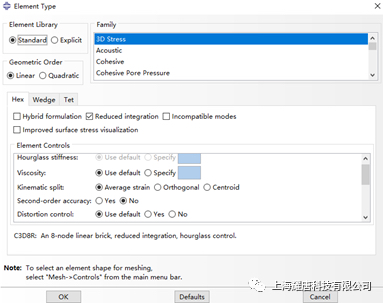

ABAQUS對線性減縮積分單元提供了多種沙漏控制選項，通過引入少量的人工“沙漏剛度”來限制沙漏模式的擴展。當網格足夠細化時，這種方法非常有效，可以獲得足夠精確的計算結果。
在進行沙漏控制選項設置時要慎重，如果所設置的沙漏控制選項數值大于默認值，可能導致沙漏剛度過大而出現數值不穩定。一般情況下，使用系統默認的沙漏控制選項即可。如果采用默認的沙口控制選項仍然出現了沙漏模式，往往是由于網格太稀疏所致。此時，最好用細化網格的方法解決，而不是隨便更改默認的沙漏控制選項。
