概念分享
我們將圍繞Abaqus展開一系列的NVH相關內容介紹，對一些NVH常規概念和工作將本人的理解和大家分享，對于其中出現的紕漏和錯誤，誠請不吝賜教與斧正。
NVH = Noise, Vibration and Harshness
也就是噪聲、振動和粗糙度。其中，噪聲和振動是我們所能切實測試和分析出的結果，而粗糙度如同魯棒性一樣，是一個主觀的評判。
對于汽車而言，除了動力等硬性指標，我們評價其質量的一個重要內容就是NVH，也就是乘客的主觀感受，是否平穩，是否安靜，是否舒適。NVH問題的發現來源于真車駕評，而對于NVH的改善往往涉及結構的修改，其帶來的成本不可忽略，尤其是涉及到模具的修改，更是牽扯了更多的成本和精力。

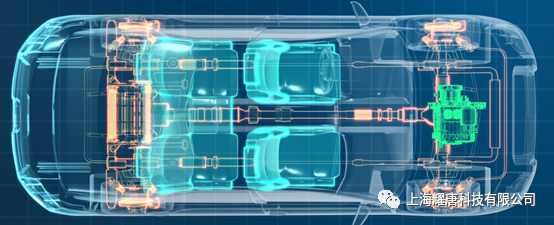

NVH問題的中的振動主要來源有三個方面：發動機振動、路面振動以及風扇、油箱、電機等子系統主動振動源。
振動通過相鄰結構傳播擴散至駕駛室，即車內。帶人的主觀感受就是各種抖動，包括方向盤抖動、換擋桿抖動以及座椅抖動等。對于振動而言，主要是結構動力學的分析，評測其動力學響應，涉及到模態分析和頻響分析、沖擊以及路譜載荷分析等。

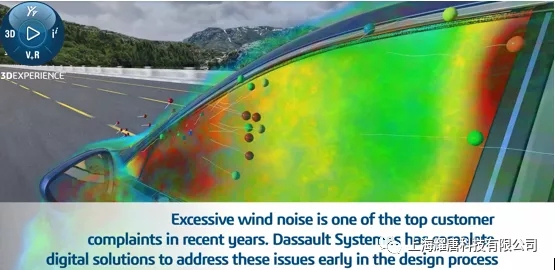

噪聲來源于結構的振動，尤其是薄壁結構的振動輻射噪聲；NVH問題的中的噪聲主要來源有三個方面：發動機噪聲、路面噪聲以及風噪。

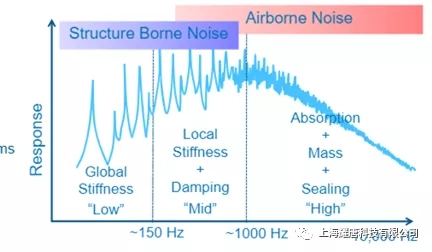

對于噪聲分析，主要以頻率區分，低頻區以發動機噪聲為主、中頻段以路噪為主，高頻段則以風噪為主。
噪聲問題主要帶來兩方面不好的體驗，乘客直接的交流干擾以及聲壓帶來的壓耳不舒適感，前者是我們普通人能感受到的最直觀的問題，后者一般隨著汽車性能的改善，更多是專業人士才能感受和評判。
我們知道NVH問題的核心是振動問題，無論是結構的振動還是空氣的振動。振動問題無法避免，但盡可能的減弱振動的影響則會極大的提升NVH性能。
—振動源的處理
真實結構存在固有頻率，當兩個結構的固有頻率接近時，極易由一個結構的振動誘發另一個結構的振動，進而相互作用產生共振。NVH最基礎的研究則是避免共振，這需要對每個子系統和零部件的模態有準確的研究，在整車管理當中做好模態分布，以盡可能使相鄰結構的頻率錯開，使得各系統工作的頻率分布在不同的頻段。
—路徑的處理
振動源的問題是從根本上去解決振動，但汽車的運動不可避免的會有這些振動源的參與，所以從傳播路徑上阻斷或減弱振動則是NVH問題當中的另一個主要內容。發動機懸置、變速箱懸置、車架懸置等等橡膠結構，其作用主要是在起到支撐作用的同時，一定程度上隔離振動的傳播。另外一個隔振手段則是密封系統和聲包，其主要目的是隔離各個管路或空腔體系中的空氣聲音傳播。
—響應的處理
以上兩個方面，源頭和路徑的處理不能完全解決NVH問題，我們?nèi)孕枰陧憫?yīng)端進行最后的措施，即駕駛艙和乘客的感受區域。在這個地方更多的會體現到成本上面，振動方面主要是座椅這塊的品質；噪聲方面則是駕駛艙內的吸音棉（聲包的一部分）。
對于NVH問題，核心是振動，無法避免的振動首先要考慮的是解決共振問題，其次是減弱振動的傳播；噪聲本質上也是空氣的振動，薄壁結構是噪聲最大的輻射源，汽車由于輕量化的考慮，大量使用鈑金件不可避免，合理的模態分布可以使得共振最小。
NVH問題不止于汽車
NVH問題不止是在汽車行業，我們生活中的各行各業都可能涉及到NVH問題，如各種類型的交通工具，家用電器等等。這些行業和領域中的NVH問題，本質上都是一樣的，理清NVH問題的本質和處理方式，對我們提高產品的NVH性能和體驗都會有極大幫助。
以上是我們對汽車NVH問題當中的一些概念和原理的一些分享。后續我們會針對實際NVH工作中涉及到的Abaqus軟件仿真分析內容進行介紹。
