之前我們介紹了Abaqus 汽車NVH的概念：
點擊跳轉：《Abaqus 汽車NVH系列（一）：概念分享》
本期，我們一起來看下動力學分析里的一個重要類型——模態分析。
大家都說模態分析是動力學的基礎，那么什么是模態分析呢？模態分析的解釋是個比較抽象的概念，模態分析主要是求解結構本身的動力學屬性：固有頻率和模態振型。
在靜態情況下，結構的剛度也就是承受固定載荷所產生的變形是一定的，想要結構產生更大變形甚至破壞則需要更大載荷。但對于動態情況卻不一樣，我們可以通過提高載荷的頻率，通過往復加載，即使很小的載荷也可以使得結構發生破壞。這是因?yàn)榻Y(jié)構在動態時的剛度是不一樣的，適當?shù)念l率剛好可以捕捉到結構局部剛度較弱的情況，如果結構恰好在這個頻率下有固定的振動形狀，那么就會發生共振。如通過高音震碎酒杯就是利用的這個原理，聲音產生的載荷并不會很大，但酒杯恰好在此頻率下有固定的振動形狀。

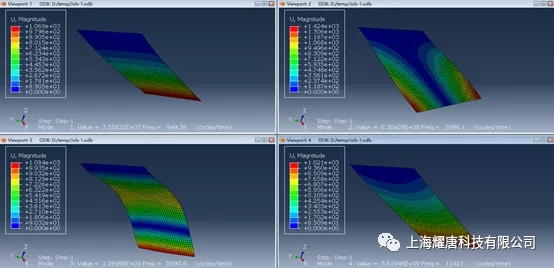

結構的這種振動屬性并不是連續的，而是在特定的頻率才會有固定的振動形狀，這些特定的頻率稱為結構的固有頻率，每個固有頻率都會對應不同的振動形狀，即模態振型。

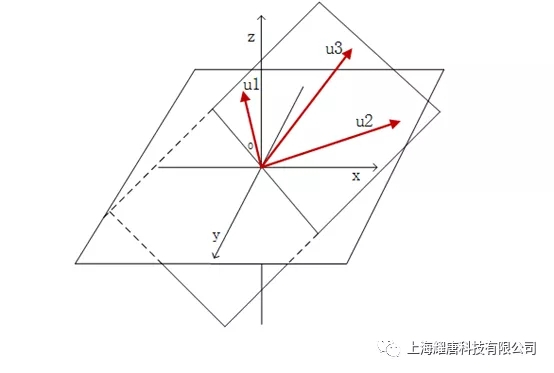

我們可以用線性空間來類比一下：三維空間，我們?nèi)我庖粋€(gè)有序三數值對可以表征空間的一個點，而且只要這個有序三數值對不一樣，其代表的空間點就不會一樣。并且，有且只有一組唯一的有序三數值對對應空間唯一一個點。線性代數中我們把其稱為三維空間的基向量，三維空間有且只有三個基向量，可以完全表達三維空間任意一個點。
模態也是類似的概念，模態空間是一個多維空間（假設為n），那么則一定有n個線性無關的基向量，可以表征模態空間的任意一個結構形狀。這n個基向量實際上就是我們結構分析中的n個模態，每個模態線性無關，即振型不一樣，同時，我們通過這n個模態的振型線性組合，可以表達結構任意形狀的變化。
模態分析是動力學的基礎，因?yàn)槟B(tài)振型是結構在一定頻率（某個固有頻率）下的振動形狀，如果載荷的頻率和固有頻率重合，則會促進振型的幅值增加，在沒有阻尼的情況下，幅值理論是無限大的，結構任意一點的無限大位移都代表著結構的破壞。這也是我們?yōu)槭裁匆瞿B(tài)分析，為什么要避免載荷頻率與固有頻率一致或接近，也就是避免結構共振的原因。
除了載荷的頻率會導致結構共振意外，兩個結構直接如果有振動可以傳遞，同樣的固有頻率會導致兩個結構反復相互幅值提升，相當于各自為對方的外載荷。
分析可以幫助我們識別結構的固有頻率，這樣我們?cè)诮Y(jié)構設計時可以合理的對所有結構進行模態分配，在不需要共振的情況下，盡可能使所有結構以及載荷的頻率相互錯開，一般最好2~3Hz；對于汽車來講，這里面的載荷包括發動機、路面、空氣風噪等主動載荷源的頻率。
模態分析可以幫助我們認識結構的各階模態振型，我們可以根據振型適當?shù)膶?duì)局部進行加強，抑制振動幅值大的地方相當于改變了結構的振型，同時也改變了結構的模態頻率。對于汽車來講，發動機等主動載荷源是通過懸置和車身相互連接的，如果把發動機懸置安放在模態振型的幅值較低的點，那么其產生的振動影響也會更小；類似的可用根據車架的模態振型合理布置其它子系統的空間位置以及連接位置。
模態空間是線性空間，對于直接求解動力學響應來說計算量會比較大，而通過模態分析，分別求解每階模態的動力學響應，再通過線性疊加所有模態對某個載荷的動力學響應，則會得到整個結構的動力學響應，我們稱之為模態疊加法，其計算比直接法更有效率。同時，根據更深的動力學研究，一般結構的動力學響應更多由其相近的模態振型貢獻，所以我們無需計算全部模態，通常1.5倍左右的模態頻率即可準確計算響應的動力學響應，如150Hz以?xún)?nèi)的模態疊加法計算，可以較為準確的表達100Hz以?xún)?nèi)的動力學響應，省去的模態疊加也稱之為模態截?cái)唷?/span>

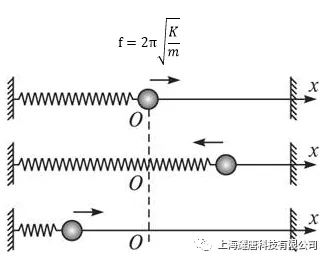

講了這么多，我們還有一個更重要的內容沒有表述：影響模態的主要物理特征是什么？通過單自由度的彈簧振子問題，我們知道彈簧會在一個固定的頻率往復振動，其頻率實際上的結構模態和這個是一樣的，彈簧振子是最簡單的模態分析，只有一個模態。
從這里我們可以看到，模態頻率只和兩個物理有關：質量和剛度。結構的質量和密度相關，材料確定后我們很難更改，但結構的剛度我們可以通過適當?shù)脑O(shè)計來提高，如肘板的設計、加強筋的設計等等。
模態控制是和結構設計息息相關的，但其后期修改往往也會牽扯較大的成本。因此一般是在設計階段做好各個系統的模態分配，在各個系統的結構設計時滿足其分配范圍。后期的修改往往只能是局部造型的修改。最終的手段也只能是通過阻尼等來減弱振動，無法真正的從結構本征上避開頻率。
之后我們還會集中介紹實際工作中怎樣去計算模態，以及一些和模態相關的汽車問題，敬請關注！
