波紋管一般是指用可折疊皺紋片沿折疊伸縮方向連接成的管狀彈性零件。
根據材質的不同，波紋管可以分為金屬波紋管和塑料波紋管：
金屬波紋管：主要用于需要很小的彎曲半徑非同心軸向傳動，或者不規則轉彎、伸縮，或者吸收管道的熱變形等場合。
塑料波紋管：廣泛用于機床機械及電箱控制柜的走線連接。
在實際項目中，通常需要將波紋管的3D進行繪圖表達，而波紋管由于伸縮和不規則性，在建立3D模型時較為復雜，下面分享兩種波紋管的創建方法，歡迎大家一起交流。
圓形波紋管&方形波紋管的創建方法
圓形波紋管

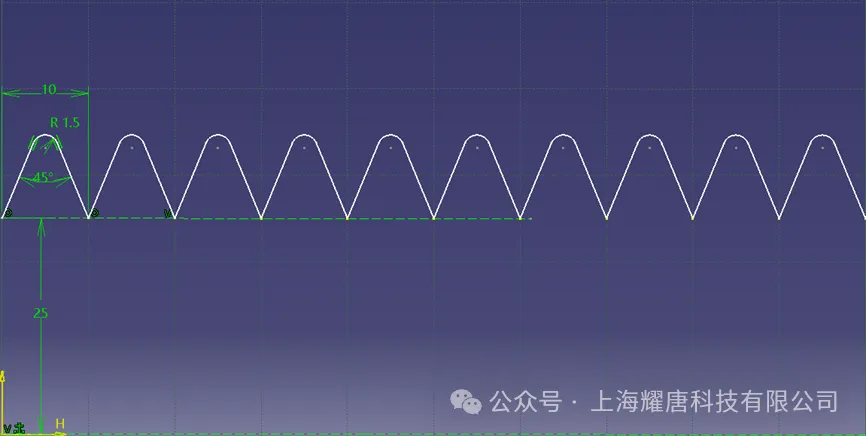

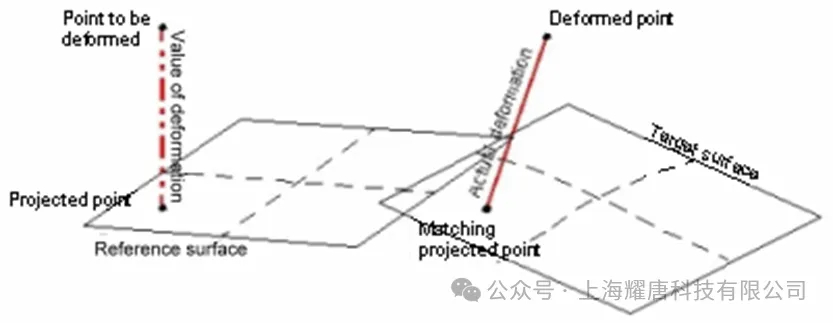

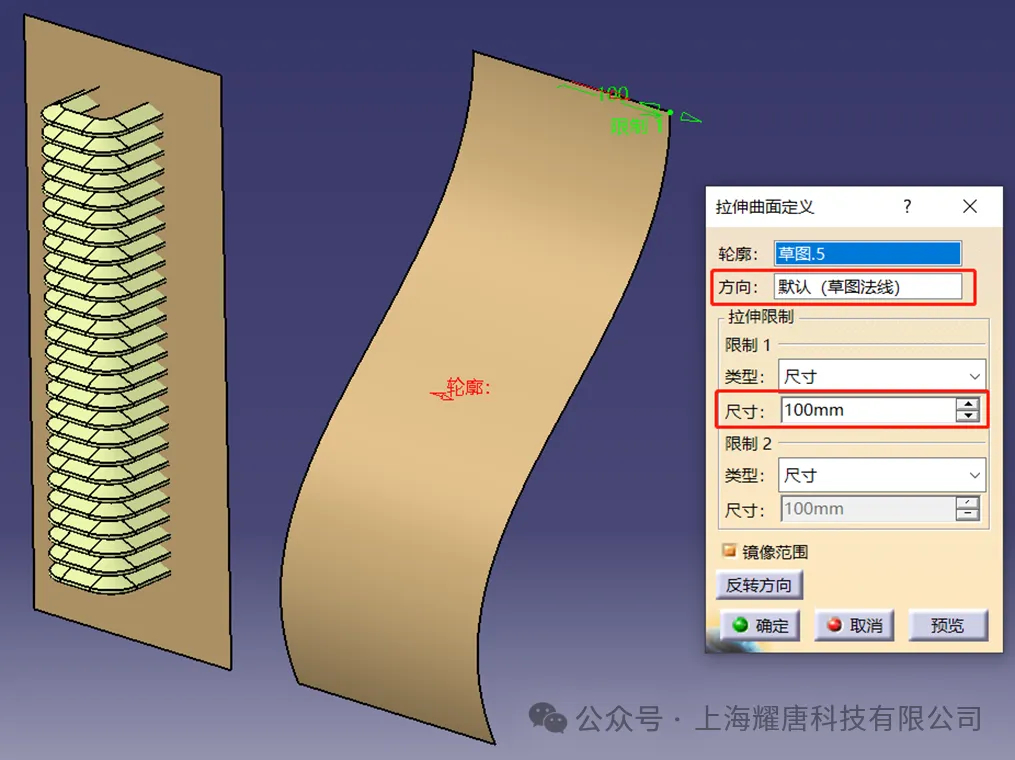

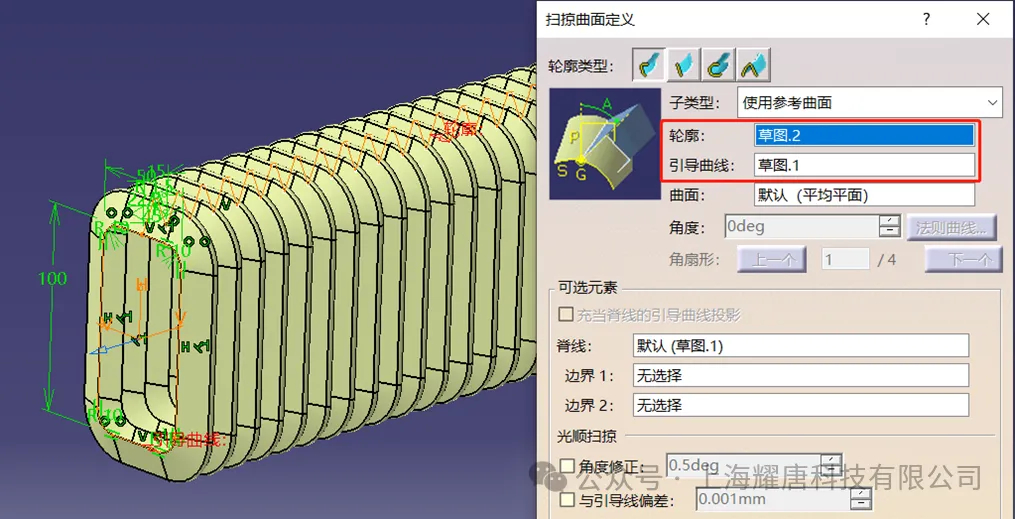

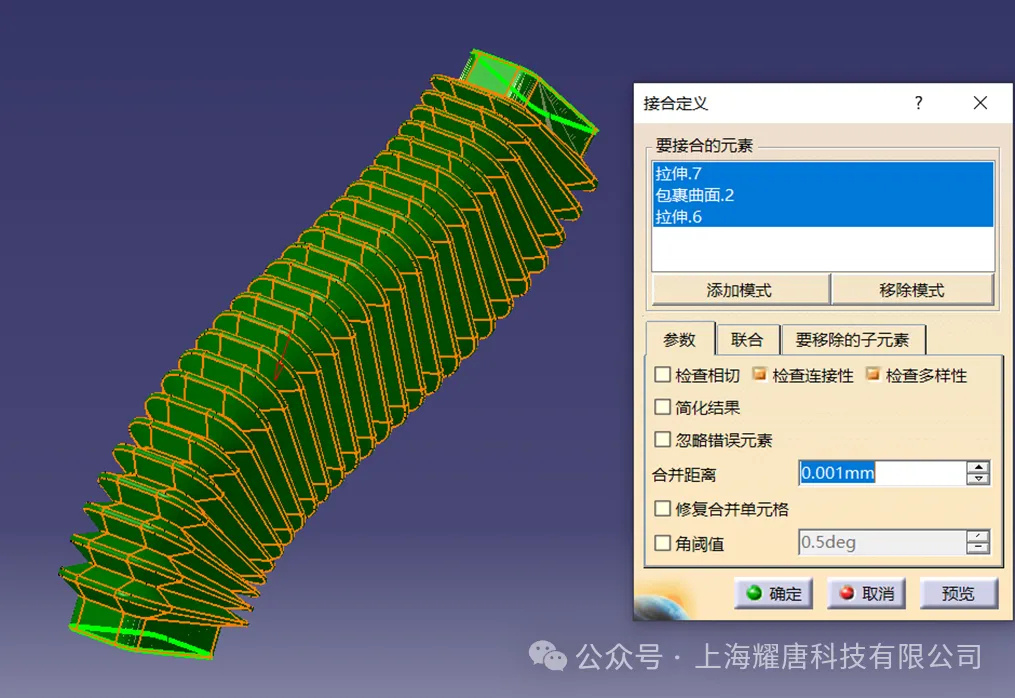

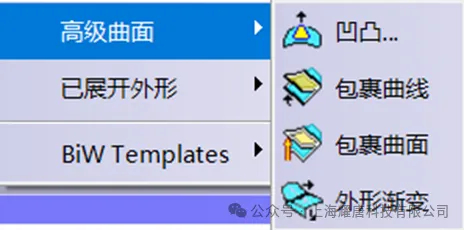

對于圓形波紋管，這里主要用到兩個命令，法則曲線和掃掠曲面。 STEP01：創建波紋管表面的起伏波動的趨勢走向 這里需要用到法則曲線的命令。法則曲線不僅可以使用數學公式進行定義，也可以直接創建草圖進行定義，顯然波紋管表面的起伏波動用草圖定義會更為直觀和簡單。 STEP02：利用圓心和半徑創建圓類型的掃掠曲面 STEP03：兩端利用拉伸創建波紋管安裝面 圓形波紋管&方形波紋管的創建方法 方形波紋管 對于方形波紋管，創建的步驟會稍微復雜些，明顯僅利用掃掠命令無法創建方形波紋管，這里除了掃掠命令外還需用到高級曲面里面的包裹曲面命令。 STEP01：創建方形輪廓草圖和波紋管表面的起伏波動趨勢走向的草圖 將方形輪廓草圖作為引導曲線，波紋管起伏草圖作為參考曲線，創建顯示掃掠曲面。 STEP02：創建參考元素 因?yàn)榘嫘枰脜⒖记孢M(jìn)行元素變形，所以利用填充草圖創建參考曲面，利用拉伸沿著法線方向生成目標曲面。 STEP03：利用包裹曲面生成隨型的方向波紋管3D 變形元素選擇STEP01創建的掃掠曲面，參考曲面和目標曲線選擇Step2創建的填充曲面和拉伸曲面。 STEP04：兩端利用拉伸創建波紋管安裝面 創建波紋管的方法很多，以上僅為參考。但可以看出，有效地利用高級曲面某些命令可以明顯提升建模效率，例如掃掠曲面的多種掃掠類型以及高級曲面的包裹曲面命令。CATIA創成式曲面命令眾多，如何結合實際工程問題進行命令的熟練掌握和利用，歡迎一同探討。 END
