CATIA R2022x增強功能新發布！

瀏覽：2155 來源：

達索系統于2021年11月23日發布了3DEXPERIENCE Platform R2022x 版本，為設計師、工程師、系統工程師和施工專業人員提供了新的角色和增強功能。每一個角色或者增強功能旨在使您的工作更輕松、更有效地創造創新產品或體驗，塑造我們生活的世界。

耀唐科技依托達索系統，為新能源汽車、高科技、醫療等超千家客戶提供數字化解決方案和技術服務。致力于“為企業研發賦能，助力企業創新”，打通數據壁壘，梳理業務流程，以客戶為中心，與我們的客戶一起打造數字化新未來。

本文整理了本次更新的幾大亮點，CATIA what’s new R2022x PDF版文檔資料和達索產品試用信息，請至文末獲??！

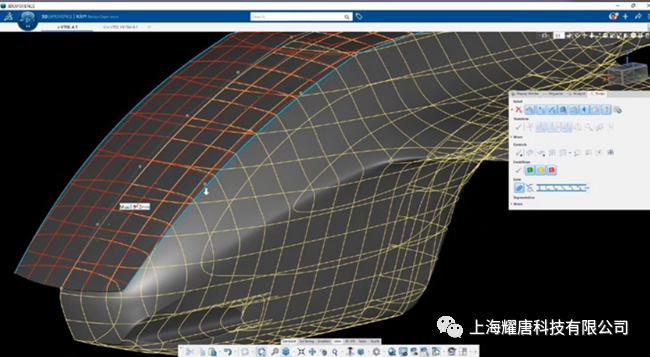

ICEM Design Experience

ICEM設計經驗代表了計算機輔助造型（CAS）和A級曲面建模的下一個創新應用。憑借ICEM設計經驗，SurfaceModeler可以在3DEXPERIENCE平臺上無縫連接企業，充分利用全數字化的優勢，形成產品開發過程的連續性。

用戶可以從一種新的“軟參數化”技術中獲益，該技術結合了造型建模（帶有控制點操縱）的靈活性和參數關聯性的強大功能，節省了大量的設計更改時間，并允許探索更多的設計思想。

值得注意的是，“全方位”智能技術除了根據設計師的幾何選擇識別并預測設計師的意圖，還引入了創新的命令和功能，包括雕刻法則、Greville點（控制點）和全局變形。這些結合了一個新的反面加速整個混合設計過程的工程工作流程。有了R2022x，全智能技術通過提出一個命令進一步優化。MNISURF功能，基于曲線，將生成正確類型的曲面，例如凸緣、混合或掃掠。

Human Experience Designer

R2022X為人類體驗設計師角色帶來了許多改進，它擴展了虛擬人的使用，以更好地創建、設計、模擬和驗證他們的產品、環境和體驗。

發布后，用戶可以進一步從產品設計轉向體驗思維：

該用戶角色現在包括設置虛擬人與產品交互的動畫的能力（以前僅在專家手冊中提供）

通過改進設計中人為因素的評估：

該版本引入了CATIA Generative Human，這是一種新的用戶體驗，可為從嬰兒到嬰兒的所有體型和大小創建人體頭像，并根據每個使用情況進行調整（例如，在消費品中，肥胖可以連續調整；在汽車中，不同化身的高度可以驗證駕駛員的可見性等）。

此外，該版本還允許在設計的所有階段（包括概念階段）使用RAMSIS（3DS合作伙伴解決方案）研究經認證的人體工程學。

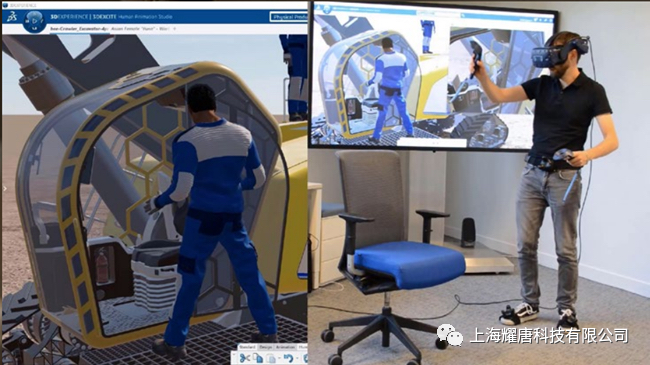

最后，在虛擬現實中，可以顯示/反映用戶的全身運動，以便更快更好地理解、驗證和使用添加劑制造生產的零件。

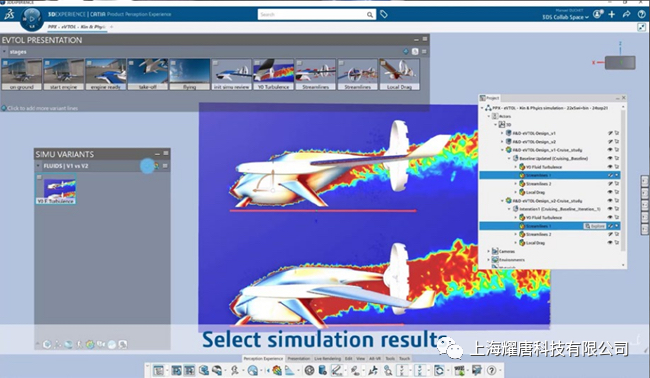

CATIA Product Perception Experience

R2022x增強了CATIA Product Perception Experience應用程序，該應用程序允許使用其配置創建3D模型的預定義場景，以便生成直觀的交互式演示，允許與3D交互，以進行頭腦風暴、回顧和體驗。

現在，該應用程序集成了模擬結果，促進協作創新。因此，您可以在設計審查期間看到模擬變化，并做出準確的決策。用戶還可以通過該產品體驗完全沉浸在虛擬現實中的評論和其環境中有所有預定義的場景。

Collaborative Designer for CATIA V5

達索系統將3DEXPERIENCE?平臺的強大功能進一步引入CATIA V5桌面環境，改進了設計和跨學科協作，包括在混合CAD環境中。

“CATIA V5協同設計師”角色包括在CATIA中插入和可視化電氣、管道和管材、模具和結構數據的能力。通過一個單一共享的產品定義，團隊可以在整個產品生命周期中更有效地管理產品開發過程。

使用Collaborative Designer for CATIA V5，V5設計師可以將數據保存到平臺，訪問生命周期管理功能，搜索組件，維護修訂歷史記錄，管理任務和更改，訪問相關文檔，組織內容并與同事交流，以上這些都可以在CATIA V5界面內完成。

用戶可通過直接從3DEXPERIENCE應用程序編輯CATIA V5設計知識庫參數，提高3DEXPERIENCE中的用戶生產率，也使得3DEXPERIENCE公司能夠更好地利用使用V5的供應商提供的數據。

為CATIA V5用戶提供了3DEXPERIENCE形狀的直接插入和可視化，包括CATIA web應用程序（也稱為X-applications）中的數據，R2022X版本提供了更簡單的多CAD產品定義。

您還可以將3DEXPERIENCE數據保存到多個選定的CATIA V5中。此外，可以將標準組件從3DEXPERIENCE PartSupply應用程序直接插入CATIA V5會話中。然后，這些零件供應組件可以被其他CAD系統重用。

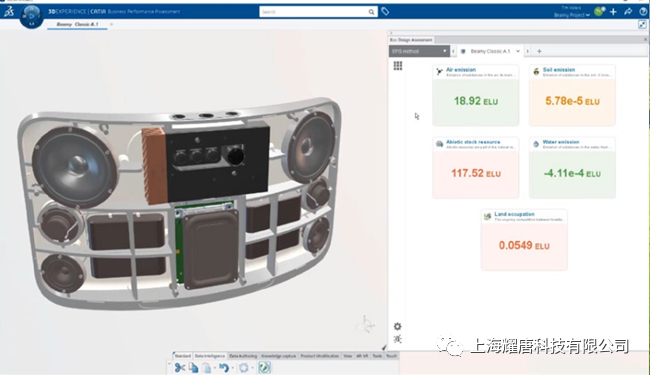

Eco-Design Engineer

對于生態設計驅動的工程，生態設計工程師的角色可以豐富3DEXPERIENCE?虛擬孿生的環境知識材料和人類活動的影響（如提取、包裝和運輸、制造等過程）。這允許執行完整的生命周期評估（LCA），從材料提取到再利用和回收，并選擇最佳替代方案。一旦組織制定了環境績效目標，該角色將從早期設計階段開始，幫助設計師實現這些目標。

生態設計工程師可以在設計方案之間進行權衡比較并計算，從而揭示和分析每個方案的費用。該分析依賴并整合了環境標準，如ISO 14000、EF 3.0、配方、IPCC、TRACI和EPS。最特別的是，它以被廣泛認可的生命周期清單數據庫的ecoinvent數據庫3.7為基礎，使用10秒的關鍵績效指標（如二氧化碳排放、土地利用、水資源利用）對人類活動和材料的環境影響/影響進行量化。

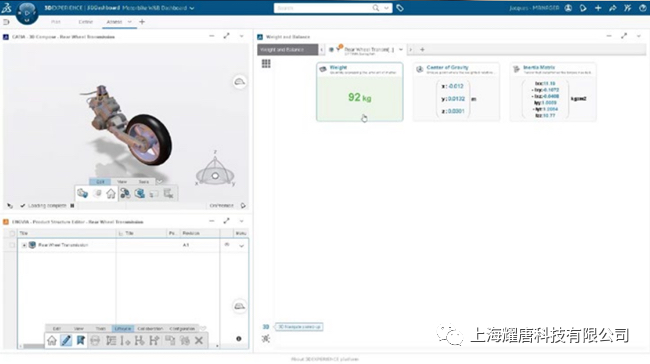

Weight & Balance Designer/Manager

重量與平衡智能幫助管理者和工程師推動其輕量化工程設計，這需要在重量、重心和慣性矩陣（即3個“性能指標”）方面保持正確平衡。

使用重量與平衡管理器，可以從項目的早期階段開始定義重量與平衡目標，以提高設計性能。使用Weight&Balance Designer角色，您可以立即導航任何配置的產品結構（包括早期版本），進行修改并查看更改的影響。

在整個項目中，這兩個角色都允許自動評估和細化每個元素的權重，并提供估計值，以便接近規定的目標；比較備選方案的性能，以做出正確的決策。

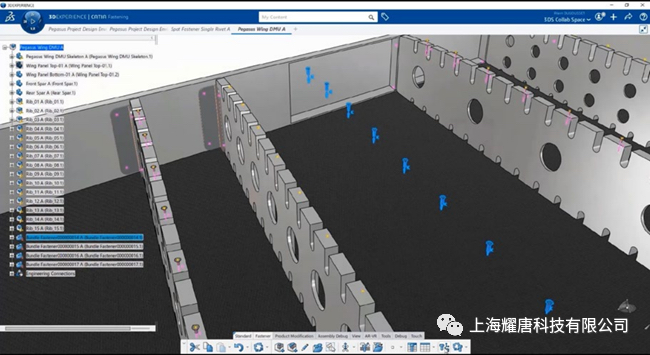

Airframe Fastener Engineer

機身緊固件工程師的角色旨在加速設計、仿真以及復雜機身固定組件的制造，這要?dú)w功于基于公司標準和規則的自動化實例化。在A&D行業，物理產品可能有數十萬個緊固件，這一點至關重要。

在R2022x中，定義和管理緊固件束的能力大大提高了性能。有了這項新技術，它現在可以代表和管理一架完整飛機的數百萬個緊固件，同時減少錯誤并執行公司標準和規則。

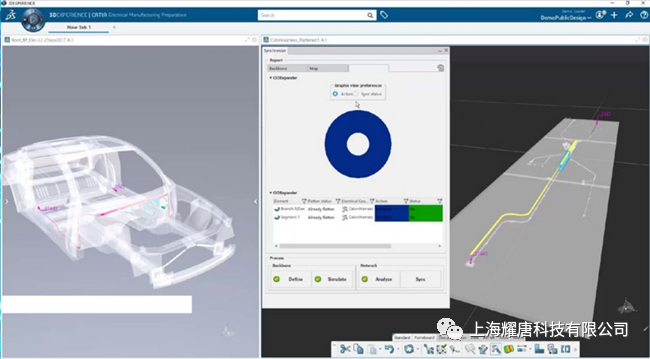

Electrical 3D System & Manufacturing Engineer

R2022x版本在電氣3D系統和制造工程師角色方面也有增強功能。

在電氣線束模板過程中（包括將電纜平放在板上），使用此版本，用戶可以在創建模板時使用扭轉規則更好地優化制造可行性。這允許在過程的早期盡可能地限制扭轉，以便用戶可以減少裝配和安裝錯誤，提高質量和生產率，還可以通過避免原型和減少設計迭代次數來降低成本。

此外，在3D線束設計更改后，3D定義和2D展平之間的改進同步功能允許更快地更新制造文檔。這一新的半自動過程保持了“背部骨骼形狀”，防止對線束其余部分造成未消除的沖擊。在沒有安裝軟件的任何設備上，只需單擊最新展平的線束，即可更新制造文檔。

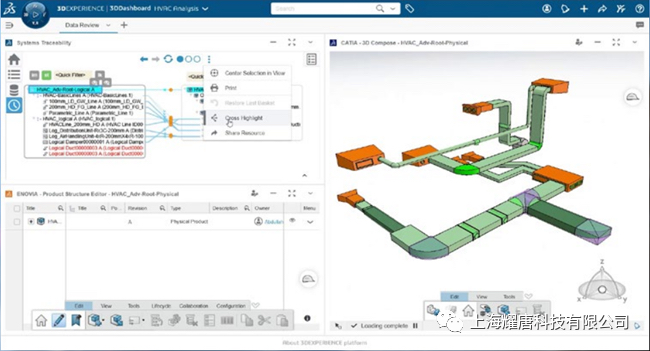

Systems Traceability Analyst&Engineer

系統跟蹤分析師和系統跟蹤工程師角色幫助系統工程師、系統架構師和需求工程師更好地協作。例如，盡管每個函數都使用自己的庫/數據集，但始終允許保持可跟蹤性。系統可追溯性工程師允許系統評審員和項目經理（即非MBSE專家）也能更好地組織協作。

在R2022x中，為了提高效率和采用率，我們大大簡化了用戶界面。

此外，為了在3D環境中直接遵循可追溯性和邏輯架構，新的“3D小部件交叉突出顯示”功能有助于導航和生產力。這種簡化的用戶界面允許非MBSE專家超越協作組織，導航、審查和執行可追溯性和影響分析。

Civil Designer and Civil Engineer

設計和工程解決方案已得到加強

對于土木設計師和土木工程師的角色，達索系統將繼續提高在地形背景下設計線性基礎設施（如道路和鐵路項目）的能力：如，特定功能允許道路/鐵路與橋梁的高級對齊。

此外，地形網格和精確曲面幾何體之間的混合建模（也稱多面體建模）有助于生成道路和鐵路項目的“土方工程”，即填充和開挖的地形修改。

此外，在“用于構造的計算設計器”角色中，新的用戶體驗將算法腳本窗口和交互式3D操縱器直接集成到3D模型中。

END
